SAE چیست؟ مفهوم SAE در دیزل ژنراتور
(SAE International)یک انجمن حرفه ای و سازمان استاندارد جهانی فعال برای مهندسین در صنایع مختلف خودرو است. استانداردهای SAE به دلیل نقش آنها در کمک به اطمینان از ایمنی، کیفیت و اثربخشی محصولات و خدمات در سراسر صنعت مهندسی وسایل نقلیه در سطح بین المللی شناخته شده است. تمرکز اصلی آنها بر روی صنایع حمل و نقل مانند خودرو، وسایل نقلیه تجاری و هوافضا است. استاندارد جهانی SAE که در ابتدا در سال ۱۹۰۵ تأسیس و در مجموع از ۵ نفر تشکیل شد و تبادل آزاد ایده ها اصل ایجاد آن بود.
انجمن اس آ ای برای غلبه بر مشکلات فنی در تولید و ساخت قطعات تمامی وسایل نقلیه و تشکیل یک استاندارد دستاورد های زیادی کسب کرد و راه پیشرفت این صنایع را هموار کرد. در آن زمان شرکتهای خودروسازی تمایل به پیروی از روش طراحی و ساخت شخصی خود داشتند، اما مسائل فنی و مشکلات ناشی از عدم تامین قطعات یدکی یکسان پدید آمدند و تنها با همکاری افراد داخل صنعت قابل رسیدگی بود و بهترین راه حل SAE بود.
شورا های مختلف SAE
- شورای هوافضا
- شورای مدیریت سیستمها
- شورای ماشین آلات کشاورزی ساختمانی و خارج از جاده
- شورای مواد، فرآیندها و قطعات
- شورای تخصصی وسایل نقلیه و تجهیزات
- شورای کامیون و اتوبوس
- شورای سوخت و روان کنندهها
- شورای وسایل نقلیه موتوری
- کمیتههای فنی ISO
- برنامههای SAE ITC
- گروههای کیفیت بین المللی هوافضا (IAQG)
- گروه بین المللی محیط زیست هوافضا (IAEG)
توسعه استاندارد های SAE
استانداردهای SAE امروزی شامل تقریباً ۱۰۰۰۰ سند است که از طریق توسعه استانداردهای اجماع توسط بیش از ۲۴۰ کمیته و شورای فنی SAE با بیش از ۴۵۰ زیر کمیته و گروه کاری ایجاد شده است. این استانداردها با تلاش داوطلبانه بیش از ۹۰۰۰ مهندس و دیگر متخصصان واجد شرایط از سراسر جهان، بازبینی و نگهداری میشوند. علاوه بر این، SAE دارای ۶۰ گروه مشاوره فنی (USTAG) به کمیتههای ISO است.
مفهوم SAE در دیزل ژنراتور
انجمن توسعه استانداردهای فنی را برای قطعاتی مانند فلایویل، محفظه فلایویل و مواردی از این قبیل بر اساس بهترین شیوههای شناسایی و توصیف شده استاندارد سازی شدهاند. معمولاً برای آلترناتور تک بلبرینگ، سطح تماس بین موتور و آلترناتور را کوپلینگ دیسکی مینامند. کوپلینگهای فلنج بر اساس استاندارد MD35 چیده شدهاند که میتوانید در نقشه کلی آلترناتور آن را بررسی کنید.
هر موتور دارای ۱ فلایویل یا همان چرخ طیار برای اتصال به آلترناتور برای تولید برق است و اندازه چرخ طیار مطابق با استانداردهای انجمن مهندسان خودرو (SAE) محاسبه و طراحی شده است. محفظه فلایویل ثابت است و در اطراف قسمت بیرونی چرخ طیار و یا فلایویل قرار دارد. فلایویل قسمتی از موتور است که می چرخد و نیرو را به آلترناتور منتقل میکند. این استاندارد به جای داشتن سایز چرخ فلایویل های مختلف، اندازهها را به مقادیر عددی و در نتیجه انتخابها را به تعداد بسیار محدودتر تقسیم میکند. اینها به صورت دو عدد بیان میشوند.
به عنوان مثال SAE 00، که در آن عدد اول اندازه محفظه فلایویل است.
SAE در کوپل دیزل ژنراتور
به عنوان مثال آلترناتور مکالته، آلترناتور باوآلته و آلترناتور استمفورد در سایزهای SAE مختلفی ساخته شده تا بتوان آن را با موتور دیزلهای مختلفی از سازندگانی مانند ولوو پنتا، پرکینز، کامینز و بادوئین و … کوبل کرد. برای یافتن فلایویل سایز SAE دقیق مورد نیاز در محفظه چرخ طیار، باید اندازه SAE موتور را بدانیم تا قطعه متناسب با آن نصب شود، در غیر این صورت، نمیتوان آن را نصب و یا کوبل کرد.
اخطارهای مربوط به ابعاد چرخ طیار SAE معمولا توسط شرکت سازنده آلترناتور به صورت حک شده مطابق با استانداردهای جهانی بر روی هر محصول درج می شود تا به مشتریان کمک کند تا بهترین و کاربردیترین انتخاب را داشته باشند.
نمودار SAE

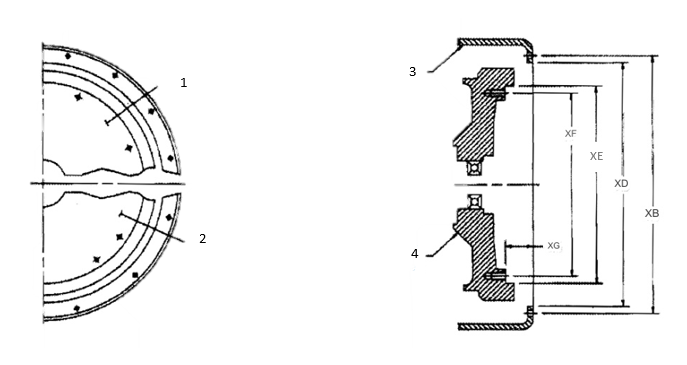

این نمودار اندازه گیری و نحوه چیدمان سوراخ ها را به شما نشان میدهد.
- سوراخها در هر دو محفظه فلایویل و فلایویل به یک اندازه فاصله دارند. در این مثال میتوانید ببینید که بیرونی دارای ۱۶ سوراخ و داخلی ۱۲ سوراخ خواهد بود.
- سوراخهای داخلی فلایویل و سوراخهای بیرونی محفظه فلایویل هستند. در مرکز موقعیت میل لنگ موتور قرار دارد.
- نمای جانبی محفظه فلایویل را نشان میدهد.
- این فلایویل را از کنار نشان میدهد. دوباره خط مرکزی موقعیت لنگ موتور است.
سایز محفظه چرخ فلایویل SAE چیست؟
سایز SAE محفظه فلایویل SAE 00, 0, 0.5, 1, 2, 3, 4, 5, 6 است. برای مثال در محدوده موتور پرکینز، کوچکترین موتوری که عرضه میشود ۹ کاوا است. این موتور از محفظه فلایویل SAE 5 استفاده میکند.

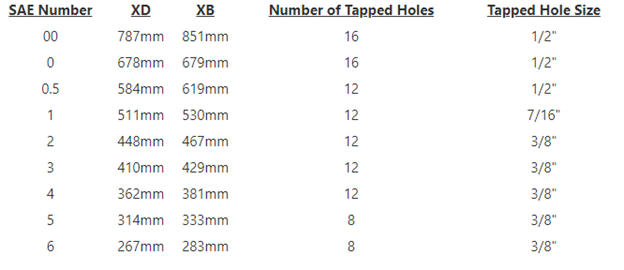

(در اینجا جدولی از محفظهها و اندازههای مربوطه، به میلیمتر و اندازه سوراخهای ضربه خورده به اینچ آمده است).
