ضریب توان (Power Factor) چیست؟
در بسیاری از پروژههای صنعتی و تأسیساتی، هزینه انرژی الکتریکی بخش مهمی از هزینههای عملیاتی را تشکیل میدهد. اما موضوع فقط میزان مصرف برق نیست؛ بلکه نحوه استفاده از آن اهمیت بیشتری دارد. ضریب توان یکی از شاخصهای کلیدی در سنجش کیفیت مصرف انرژی است که مستقیماً بر بهرهوری تجهیزات و حتی مبلغ قبض برق تأثیر میگذارد.
در شبکههای الکتریکی، همه توان دریافتی به کار مفید تبدیل نمیشود. بخشی از انرژی صرف ایجاد میدانهای مغناطیسی در موتورها و تجهیزات القایی میشود و اگر این موضوع مدیریت نشود، جریان اضافی در شبکه جاری خواهد شد بدون آنکه توان مؤثری تولید شود. این وضعیت میتواند باعث افزایش تلفات، گرمشدن تجهیزات و تحمیل جریمه از سوی شرکتهای برق شود.
ضریب توان نشان میدهد چه میزان از توان مصرفی واقعاً مفید است. هرچه این عدد به یک نزدیکتر باشد، سیستم کارآمدتر و هزینهها کمتر خواهد بود. به همین دلیل، اصلاح ضریب توان در صنایع و ساختمانهای بزرگ نهتنها یک اقدام فنی، بلکه یک تصمیم اقتصادی هوشمندانه محسوب میشود.
ضریب توان چیست؟
ضریب توان (Power Factor) یا PF شاخصی است که میزان بهرهوری استفاده از انرژی الکتریکی را در یک سیستم نشان میدهد. بهصورت دقیق، ضریب توان برابر است با نسبت توان واقعی مصرفشده به توان ظاهری تأمینشده از منبع تغذیه. این نسبت مشخص میکند چه مقدار از توان دریافتی واقعاً به کار مفید تبدیل میشود.
فرمول پایه ضریب توان به شکل زیر بیان میشود:
PF = توان واقعی / توان ظاهری
انواع توان
در سیستمهای الکتریکی، توان به سه نوع اصلی تقسیم میشود: توان اکتیو (واقعی)، توان راکتیو و توان ظاهری. شناخت این سه نوع توان به درک بهتر عملکرد شبکه برق و مفهوم ضریب توان کمک میکند.
- توان واقعی (Active Power) که با واحد وات (W) اندازهگیری میشود، همان توانی است که به کار مفید تبدیل میشود؛ مانند چرخاندن موتور، روشن کردن لامپ یا تولید گرما.
- توان راکتیو (Reactive Power) با واحد وار (VAR) اندازهگیری میشود و برای ایجاد میدانهای مغناطیسی در تجهیزات القایی مانند موتورها و ترانسفورماتورها مصرف میشود. این توان کار مفید مستقیم تولید نمیکند، اما برای عملکرد بسیاری از تجهیزات ضروری است.
- توان ظاهری (Apparent Power) با واحد ولتآمپر (VA) بیان میشود و مجموع برداری توان واقعی و توان راکتیو است. این مقدار نشاندهنده کل توانی است که از شبکه دریافت میشود.
در یک سیستم ایدهآل که هیچ توان راکتیوی وجود نداشته باشد، تمام توان دریافتی به توان واقعی تبدیل میشود و ضریب توان برابر با ۱ خواهد بود. اما در شرایط واقعی، به دلیل وجود بارهای القایی یا خازنی، بخشی از توان بهصورت راکتیو مصرف میشود و ضریب توان عددی بین ۰ تا ۱ خواهد داشت.
دامنه مقادیر ضریب توان
مقدار ضریب توان همواره بین صفر و یک قرار میگیرد:
- ضریب توان نزدیک به ۱: نشاندهنده بهرهوری بالا و استفاده بهینه از انرژی است.
- ضریب توان پایینتر از ۰.۸: معمولاً در بسیاری از صنایع نامطلوب تلقی میشود و ممکن است منجر به جریمه از سوی شرکت توزیع برق شود.
- ضریب توان نزدیک به صفر: بیانگر سیستم بسیار ناکارآمد است که توان زیادی بدون تولید کار مفید مصرف میکند.
مثال عددی ساده برای درک بهتر
فرض شود یک دیزل ژنراتور صنعتی 100 کیلوولتآمپر (kVA) توان ظاهری از شبکه دریافت میکند، اما توان واقعی مصرفی آن ۸۰ کیلووات (kW) است.
در این حالت:
PF = 80 / 100 = 0.8
این عدد نشان میدهد که تنها ۸۰ درصد از توان دریافتی به کار مفید تبدیل شده و ۲۰ درصد باقیمانده مربوط به توان راکتیو است. اگر ضریب توان به ۰.۹۵ افزایش یابد، همان میزان کار مفید با جریان کمتر و فشار کمتر بر تجهیزات شبکه انجام خواهد شد.
درک این نسبت ساده، پایهایترین گام برای تحلیل عملکرد سیستمهای الکتریکی و برنامهریزی جهت بهبود بهرهوری انرژی محسوب میشود.
تفاوت ضریب توان جابجایی و ضریب توان واقعی
درک تفاوت بین ضریب توان جابجایی و ضریب توان واقعی برای تحلیل دقیق شبکههای صنعتی اهمیت بالایی دارد. با مقایسه این دو مفهوم، میتوان روش مناسب برای اندازهگیری و اصلاح ضریب توان را انتخاب کرد.
| ویژگی | ضریب توان جابجایی | ضریب توان واقعی |
| تعریف | کسینوس زاویه اختلاف فاز بین ولتاژ و جریان | نسبت توان واقعی به توان ظاهری که اثر هارمونیکها را نیز شامل میشود |
| در نظر گرفتن اختلاف فاز | دارد | دارد |
| در نظر گرفتن هارمونیکها | ندارد | دارد |
| شرایط برابر بودن با دیگری | زمانی که جریان و ولتاژ سینوسی باشند | زمانی که جریان و ولتاژ سینوسی باشند |
| کاربرد | تحلیل بارهای خطی و تجهیزات القایی ساده | تحلیل شبکههای صنعتی با بارهای غیرخطی و تجهیزات الکترونیک قدرت |
با استفاده از این جدول، امکان شناسایی دقیق وضعیت شبکه و انتخاب روش اندازهگیری و اصلاح ضریب توان به شکل بهینه فراهم میشود.

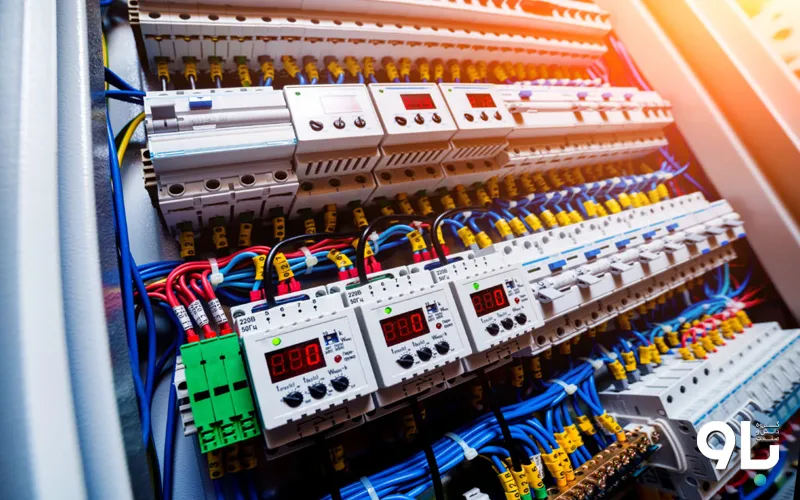

چرا ضریب توان اهمیت دارد؟
ضریب توان یکی از شاخصهای کلیدی در ارزیابی عملکرد فنی و اقتصادی سیستمهای الکتریکی است. پایین بودن این شاخص تنها یک مسئله تئوریک نیست، بلکه پیامدهای مستقیم مالی و عملیاتی به همراه دارد.
کاهش ضریب توان باعث افزایش جریان در شبکه میشود؛ در نتیجه تلفات حرارتی در کابلها و ترانسفورماتورها افزایش یافته و ظرفیت مفید تجهیزات سریعتر اشغال میشود. این وضعیت میتواند منجر به افت ولتاژ، افزایش استهلاک تجهیزات و کاهش طول عمر آنها شود.
از منظر اقتصادی نیز بسیاری از شرکتهای توزیع برق برای ضریب توان پایین جریمه در نظر میگیرند. بهبود ضریب توان نهتنها هزینههای انرژی را کاهش میدهد، بلکه بهرهوری شبکه را افزایش داده و امکان استفاده بهینه از ظرفیت تجهیزات موجود را فراهم میکند.
به همین دلیل، مدیریت ضریب توان بخشی مهم از راهبرد بهینهسازی مصرف انرژی در صنایع و تأسیسات بزرگ محسوب میشود.
عوامل مؤثر بر ضریب توان
ضریب توان در یک سیستم الکتریکی عددی ثابت و تغییرناپذیر نیست، بلکه تحت تأثیر نوع بار، نحوه بهرهبرداری از تجهیزات و شرایط شبکه قرار دارد. شناخت این عوامل، نخستین گام برای مدیریت و اصلاح مؤثر ضریب توان محسوب میشود.
۱. نوع بار الکتریکی
مهمترین عامل تأثیرگذار بر ضریب توان، نوع بار متصل به شبکه است. بارها بهطور کلی به سه دسته مقاومتی، القایی و خازنی تقسیم میشوند:
- بارهای مقاومتی مانند بخاریهای برقی و لامپهای رشتهای، ضریب توان نزدیک به ۱ دارند زیرا تقریباً تمام توان دریافتی را به توان واقعی تبدیل میکنند.
- بارهای القایی مانند الکتروموتورها، ترانسفورماتورها و پمپها، نیازمند توان راکتیو برای ایجاد میدان مغناطیسی هستند. این دسته از بارها معمولاً باعث کاهش ضریب توان میشوند.
- بارهای خازنی میتوانند اثر معکوس داشته باشند و در برخی شرایط برای جبران توان راکتیو القایی استفاده شوند.
در بسیاری از صنایع، حضور گسترده موتورها و تجهیزات القایی اصلیترین دلیل پایین بودن ضریب توان است.
۲. میزان بارگذاری تجهیزات
ضریب توان بسیاری از موتورها در حالت بیباری یا بار کم کاهش پیدا میکند. زمانی که موتور با ظرفیت پایینتر از توان نامی خود کار کند، نسبت توان راکتیو به توان واقعی افزایش مییابد و ضریب توان افت میکند. بهرهبرداری بهینه از تجهیزات و جلوگیری از کارکرد طولانیمدت در حالت کمبار، میتواند به بهبود این شاخص کمک کند.
۳. تغییرات بار در طول زمان
در برخی پروژههای صنعتی، میزان بار مصرفی در ساعات مختلف شبانهروز تغییر میکند. این نوسانات میتواند باعث تغییر ضریب توان شود. بهعنوان مثال، در زمان اوج مصرف، بار القایی افزایش یافته و ضریب توان کاهش پیدا میکند. سیستمهای اصلاح ضریب توان باید متناسب با این تغییرات طراحی شوند.
۴. کیفیت طراحی سیستم برق
طراحی نامناسب تابلوهای برق، انتخاب نادرست کابلها یا نبود سیستم جبرانسازی مناسب، میتواند منجر به افت ضریب توان شود. در پروژههایی که از ابتدا سیستم اصلاح ضریب توان پیشبینی نشده است، معمولاً هزینههای اصلاح بعدی افزایش مییابد.
۵. وجود هارمونیکها در شبکه
در سیستمهایی که تجهیزات الکترونیک قدرت مانند درایوهای فرکانس متغیر (VFD) یا منابع تغذیه سوئیچینگ استفاده میشود، هارمونیکها میتوانند شکل موج جریان را تغییر دهند. این موضوع ممکن است اندازهگیری ضریب توان را پیچیدهتر کرده و در برخی موارد باعث کاهش کیفیت توان شود.
شناخت دقیق این عوامل به مهندسان و مدیران پروژه کمک میکند تا ریشه کاهش ضریب توان را شناسایی کرده و راهکار مناسب برای اصلاح آن را انتخاب کنند.
بیشتر بخوانید: تفاوت اینترکولر و افترکولر چیست؟
چگونه ضریب توان را اندازهگیری و محاسبه کنیم؟
اندازهگیری و محاسبه ضریب توان یکی از مراحل کلیدی در تحلیل عملکرد سیستمهای الکتریکی است. این کار میتواند بهصورت دستی با ابزارهای پایه انجام شود یا با استفاده از تجهیزات پیشرفته اندازهگیری به شکل دقیقتر و سریعتر صورت گیرد. انتخاب روش مناسب به سطح دقت موردنیاز و شرایط پروژه بستگی دارد.
روش اندازهگیری با واتمتر، آمپرمتر و ولتمتر
در سادهترین حالت، برای محاسبه ضریب توان میتوان از اندازهگیری توان واقعی، ولتاژ و جریان استفاده کرد.
- با استفاده از واتمتر، توان واقعی (P) بر حسب وات اندازهگیری میشود.
- با استفاده از ولتمتر، ولتاژ مؤثر (V) اندازهگیری میشود.
- با استفاده از آمپرمتر، جریان مؤثر (I) اندازهگیری میشود.
توان ظاهری از رابطه زیر به دست میآید:
S = V × I
سپس ضریب توان از فرمول اصلی محاسبه میشود:
PF = cosθ = P / S
این روش در سیستمهای تکفاز ساده کاربرد دارد و برای بررسیهای اولیه یا آزمایشگاهی مناسب است. در سیستمهای سهفاز، محاسبات پیچیدهتر خواهد بود و باید روابط سهفاز در نظر گرفته شود.
استفاده از پاور آنالایزر
در پروژههای صنعتی و شبکههای پیچیده، استفاده از پاور آنالایزر (Power Analyzer) یا آنالایزر کیفیت توان توصیه میشود. این دستگاهها بهصورت همزمان توان واقعی، توان راکتیو، توان ظاهری، ضریب توان، هارمونیکها و سایر پارامترهای کیفی برق را اندازهگیری میکنند.
مزیت اصلی پاور آنالایزر، دقت بالا و امکان ثبت داده در بازههای زمانی مختلف است. این ویژگی در تحلیل رفتار بار در ساعات اوج مصرف یا بررسی نوسانات شبکه اهمیت ویژهای دارد.
مثال عددی برای درک بهتر
فرض شود در یک سیستم تکفاز، مقادیر زیر اندازهگیری شده است:
- ولتاژ: ۲۳۰ ولت
- جریان: ۵۰ آمپر
- توان واقعی اندازهگیریشده توسط واتمتر: ۹ کیلووات (۹۰۰۰ وات)
ابتدا توان ظاهری محاسبه میشود:
S = 230 × ۵۰ = 11500 ولتآمپر (۱۱.۵ کیلوولتآمپر)
سپس ضریب توان بهصورت زیر به دست میآید:
PF = 9000 / 11500 ≈ ۰.۷۸
این عدد نشان میدهد ضریب توان حدود ۰.۷۸ است که برای بسیاری از کاربردهای صنعتی پایین محسوب میشود و نیاز به اصلاح دارد.
اندازهگیری دقیق ضریب توان، نخستین گام برای تصمیمگیری درباره نصب بانک خازنی یا سایر روشهای جبرانسازی محسوب میشود.
راهکارهای بهبود یا اصلاح ضریب توان
کاهش ضریب توان معمولاً ناشی از حضور بارهای القایی مانند موتورهای الکتریکی، ترانسفورماتورها، کمپرسورها و تجهیزات روشنایی صنعتی است. برای اصلاح این وضعیت، باید توان راکتیو اضافی جبران شود تا نسبت توان واقعی به توان ظاهری افزایش یابد.
مهمترین راهکارهای اصلاح ضریب توان عبارتاند از:
- استفاده از بانک خازنی (Capacitor Bank)
رایجترین و اقتصادیترین روش اصلاح ضریب توان در صنایع، نصب بانک خازنی است. خازنها توان راکتیو موردنیاز بارهای القایی را تأمین میکنند و باعث کاهش جریان عبوری از شبکه میشوند. این اقدام علاوه بر کاهش جریمههای برق، تلفات سیستم را نیز کاهش میدهد. - نصب خازن بهصورت محلی در کنار مصرفکنندهها
در برخی پروژهها، نصب خازن مستقیماً در کنار موتور یا تجهیز پرمصرف باعث کاهش جریان در خطوط تغذیه میشود. این روش به کاهش افت ولتاژ و افزایش راندمان کمک میکند. - استفاده از سیستمهای اصلاح ضریب توان اتوماتیک
در صنایع با بار متغیر، استفاده از بانک خازنی اتوماتیک توصیه میشود. این سیستمها بر اساس مقدار لحظهای ضریب توان، پلههای خازنی را وارد یا خارج مدار میکنند و ضریب توان را در محدوده استاندارد نگه میدارند. - بهکارگیری تجهیزات پیشرفته مانند فیلترهای اکتیو
در محیطهایی که هارمونیکها زیاد هستند، تنها استفاده از خازن کافی نیست. در چنین شرایطی، فیلترهای اکتیو یا سیستمهای اصلاح ترکیبی میتوانند عملکرد شبکه را بهبود دهند.
هدف نهایی در اغلب صنایع، رساندن ضریب توان به محدوده ۰.۹۵ تا ۱ است تا هم راندمان افزایش یابد و هم هزینههای اضافی حذف شود.
بیشتر بخوانید: تفاوت کیلووات الکتریکی و مکانیکی
نکات عملی در صنایع و پروژهها
در اجرای پروژههای اصلاح ضریب توان، رعایت برخی نکات عملی اهمیت بالایی دارد:
- قبل از نصب تجهیزات جبرانساز، باید اندازهگیری دقیق پارامترهای شبکه انجام شود.
- انتخاب ظرفیت خازن باید بر اساس محاسبات دقیق و تحلیل بار صورت گیرد؛ انتخاب بیش از حد میتواند منجر به اضافهجبرانسازی شود.
- بررسی وجود هارمونیکها پیش از نصب بانک خازنی ضروری است.
- سرویس و نگهداری دورهای بانک خازنی، کلیدها و رگولاتورها باید در برنامه تعمیرات پیشگیرانه قرار گیرد.
- در شبکههای بزرگ صنعتی، تحلیل اقتصادی پروژه باید پیش از اجرا انجام شود تا زمان بازگشت سرمایه مشخص گردد.
اجرای اصولی اصلاح ضریب توان، نهتنها هزینه برق را کاهش میدهد، بلکه طول عمر تجهیزات و پایداری سیستم را نیز افزایش میدهد.
جمع بندی
ضریب توان یکی از شاخصهای کلیدی در ارزیابی عملکرد سیستمهای الکتریکی است که ارتباط مستقیمی با بهرهوری انرژی، هزینههای برق و سلامت تجهیزات دارد. هرچه ضریب توان به عدد یک نزدیکتر باشد، استفاده از انرژی بهینهتر بوده و تلفات شبکه کاهش مییابد. در مقابل، ضریب توان پایین منجر به افزایش جریان، بالا رفتن تلفات، افت ولتاژ و حتی اعمال جریمه از سوی شرکتهای توزیع برق میشود.
شناخت دقیق مفاهیم توان واقعی، توان راکتیو و توان ظاهری، درک عوامل مؤثر بر کاهش ضریب توان و استفاده از روشهای اصولی اصلاح آن، نقش مهمی در بهینهسازی مصرف انرژی در صنایع، ساختمانهای تجاری و حتی تأسیسات بزرگ ایفا میکند. اندازهگیری دقیق، تحلیل درست بار و اجرای راهکارهای اصلاحی مناسب، میتواند ضمن کاهش هزینهها، پایداری و راندمان سیستم را به شکل محسوسی افزایش دهد.
مدیریت صحیح ضریب توان در واقع بخشی از مدیریت هوشمند انرژی است؛ رویکردی که در پروژههای مدرن صنعتی اهمیت روزافزونی پیدا کرده است.
سوالات متداول
۱. ضریب توان مناسب برای واحدهای صنعتی چقدر است؟
در اغلب شبکههای صنعتی، مقدار استاندارد و مطلوب ضریب توان بین ۰.۹۵ تا ۱ در نظر گرفته میشود. پایینتر بودن این مقدار معمولاً باعث افزایش هزینه برق و کاهش راندمان سیستم خواهد شد.
۲. آیا ضریب توان پایین باعث افزایش مصرف برق میشود؟
ضریب توان پایین به معنای افزایش جریان در شبکه است. اگرچه توان واقعی مصرفی تغییر نمیکند، اما افزایش جریان موجب بالا رفتن تلفات و هزینههای جانبی میشود و در بسیاری از موارد شامل جریمه از سوی شرکت برق خواهد بود.
۳. چه تجهیزاتی بیشترین تأثیر را در کاهش ضریب توان دارند؟
بارهای القایی مانند موتورهای الکتریکی، ترانسفورماتورها، کمپرسورها و سیستمهای تهویه صنعتی بیشترین سهم را در کاهش ضریب توان دارند، زیرا این تجهیزات برای عملکرد خود به توان راکتیو نیاز دارند.
۴. آیا اصلاح ضریب توان باعث افزایش طول عمر تجهیزات میشود؟
کاهش جریان اضافی و افت ولتاژ ناشی از اصلاح ضریب توان، فشار وارد بر تجهیزات را کاهش میدهد. این موضوع میتواند به افزایش پایداری سیستم و بهبود عمر مفید تجهیزات منجر شود.
