اهمیت تابلو ATS در دیزل ژنراتور
اهمیت تابلو ATS در صنایع مختلف و ساختمانهایی که نیاز به تأمین مداوم برق دارند بسیاز بالاست بطوریکه قطع ناگهانی انرژی میتواند خسارات زیادی ایجاد کند. این مشکل میتواند منجر به توقف فعالیتهای تولیدی، مختل شدن عملکرد تجهیزات حیاتی و حتی ایجاد خطرات ایمنی شود. تابلو ATS (Automatic Transfer Switch) یکی از تجهیزات کلیدی در این زمینه است که با تغییر خودکار منبع تغذیه بین برق شهری و دیزل ژنراتور، از خاموشی جلوگیری میکند. در ادامه، عملکرد این تابلو، اجزا و مزایای آن را مورد بررسی قرار میدهیم.
گروه دانش و صنعت باو با بهرهگیری از تیم متخصص و مجرب خود، تمامی خدمات ساخت، نصب و راهاندازی دیزل ژنراتور را ارائه میدهد. این گروه با استفاده از بهترین تجهیزات و تکنولوژیهای روز دنیا، فرآیندهای نصب و راهاندازی را با بالاترین کیفیت و استانداردهای بینالمللی انجام میدهد تا عملکرد بهینه و پایدار سیستمهای برق اضطراری را تضمین کند. همچنین، گروه دانش و صنعت باو آماده ارائه خدمات پشتیبانی و نگهداری منظم به مشتریان خود میباشد.

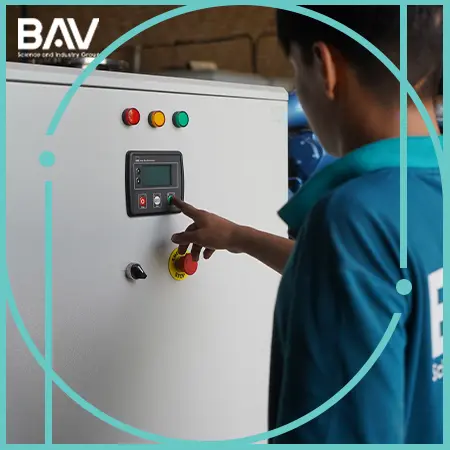

تابلو برق ATS چیست؟
تابلو سوئیچ انتقال خودکار (ATS) سیستمی است که امکان جابجایی بین برق شبکه و ژنراتور را بدون نیاز به مداخله دستی فراهم میکند. این تابلو زمانی که برق شهر قطع میشود، فرمان روشن شدن را به ژنراتور ارسال میکند و پس از تثبیت ولتاژ خروجی، مصرفکننده را به برق ژنراتور متصل میکند. سپس، هنگام بازگشت برق شبکه، بار دوباره به شبکه شهری انتقال یافته و ژنراتور خاموش میشود.
این تابلو میتواند برق شهر را با یک یا چند ژنراتور یا UPS هماهنگ کند و اولویت را به برق شهری بدهد تا در مواقع عادی از برق شبکه استفاده شود و تنها در زمان قطعی، ژنراتور وارد مدار شود.
نحوه عملکرد تابلو ATS
- بررسی وضعیت برق شهری: مدارهای کنترلی بهطور مداوم ولتاژ برق ورودی را نظارت میکنند.
- تشخیص قطعی برق: در صورت کاهش یا قطع کامل ولتاژ، تابلو ATS فرمان راهاندازی ژنراتور را صادر میکند.
- فعالسازی ژنراتور: دیزل ژنراتور روشن شده و به سطح ولتاژ پایدار میرسد.
- انتقال بار به ژنراتور: پس از تأیید ولتاژ خروجی، کلیدهای انتقال تغییر وضعیت داده و بار به ژنراتور منتقل میشود.
- بازگشت به برق شهری: وقتی برق شبکه مجدداً برقرار شود، تابلو ATS بار را به شبکه بازمیگرداند و ژنراتور را خاموش میکند.
سوئیچ انتقال خودکار تابلوهای ATS با قابلیت تشخیص شبکه
تابلوهای ATS که دارای قابلیت تشخیص شبکه داخلی هستند، وضعیت منبع تغذیه را کنترل میکنند. زمانی که خرابی شبکه برق شهری تشخیص داده شود، این تابلوها با استفاده از رله خرابی شبکه، بهطور خودکار برق شهر را قطع کرده و فرمان استارت را به دیزل ژنراتور ارسال میکنند.
پس از روشن شدن ژنراتور، سیگنالی تحت عنوان “در دسترس” به تابلو ارسال میشود. در این مرحله، تابلو ATS برق مصرفی را از ژنراتور تأمین میکند و تا زمان بازگشت برق شبکه، این روند ادامه خواهد داشت.
سوئیچ انتقال خودکار تابلو ATS بدون تشخیص شبکه
برخی از تابلوهای ATS فاقد قابلیت تشخیص شبکه داخلی هستند و برای انجام عملیات انتقال، به سیستم تشخیص شبکه در ژنراتور یا یک مکانیزم خارجی وابستهاند. در این حالت، ژنراتور هنگام قطعی برق شهر، ابتدا خرابی شبکه را تشخیص داده و سپس سیگنالی را به تابلو ATS ارسال میکند.
پس از دریافت این سیگنال، تابلو ATS فرآیند انتقال منبع تغذیه از برق شهر به دیزل ژنراتور را انجام میدهد. با استارت ژنراتور و برقراری ولتاژ خروجی پایدار، تغذیه سیستمهای مصرفکننده از طریق ژنراتور انجام میشود.
انواع کلیدهای چنج اور
- دستی: نیاز به مداخله اپراتور دارد و بهطور خودکار تغییر وضعیت نمیدهد.
- اتوماتیک: بدون نیاز به اپراتور، بهطور خودکار بین برق شبکه و ژنراتور تغییر میکند.
- موتوردار: دارای مکانیزم موتوری جهت کنترل بهتر و نرمتر فرآیند انتقال برق.
مزایای استفاده از تابلو ATS
- کاهش زمان قطعی برق و تضمین پایداری سیستمهای حساس
- جابجایی خودکار بار بین شبکه و ژنراتور بدون نیاز به دخالت اپراتور
- بهبود ایمنی و محافظت از تجهیزات الکتریکی در برابر نوسانات برق
- مدیریت هوشمند و قابلیت کنترل از راه دور
معایب تابلو چنج اور دستی
- وابستگی به نیروی انسانی برای تغییر وضعیت برق
- تأخیر در تأمین برق اضطراری
- نیاز به حضور اپراتور در محل هنگام قطع برق
ویژگیهای حفاظتی تابلو ATS
تابلو ATS معمولاً دارای سیستم حفاظتی AMF (کنترل و نظارت بر ژنراتور) است که امکان پایش و محافظت از ژنراتور را فراهم میکند. این سیستم شامل:
- حفاظت از دمای موتور و فشار روغن
- نظارت بر میزان سوخت و شارژ باتری
- حفاظت در برابر اضافهبار و نوسانات فرکانس
- شناسایی و نمایش خطاهای احتمالی ژنراتور
مشخصات فنی تابلو ATS
- ولتاژ نامی: 400 ولت
- ولتاژ فرمان: 12 تا ۲۲۰ ولت AC و DC
- درجه حفاظت: IP4X
- قابلیت پشتیبانی از PLC برای مدیریت هوشمند
نتیجه گیری
ما در این مقاله در مورد اهمیت تابلو ATS و مزایا و معایب و نحوه عملکرد و اجزای آن صحبت کردیم. تابلو ATS یکی از مهمترین تجهیزات در سیستمهای برق اضطراری است که با عملکرد خودکار، از قطع برق جلوگیری کرده و امکان مدیریت هوشمند تأمین انرژی را فراهم میکند. گروه دانش و صنعت باو با تجربهای گسترده در طراحی و ساخت انواع تابلو ATS، خدمات نصب، راهاندازی و پشتیبانی این سیستمها را ارائه میدهد. اگر به دنبال راهکار مطمئنی برای برق اضطراری هستید، تیم متخصص ما آماده ارائه مشاوره و راهکارهای حرفهای است
