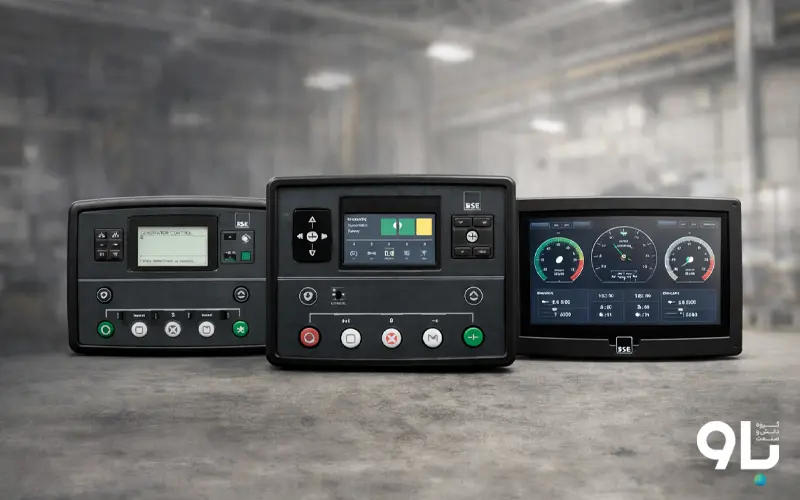

معرفی و مقایسه انواع برد دیپسی (Deep Sea)
شرکت دیپسی که با نام تجاری Deep Sea Electronic شناخته میشود یکی از برترین تولیدکنندگان انواع برد کنترلی موتور ژنراتور است. این شرکت انگلیسی انواع برد کنترلی ساده و یا سوئیچ انتقال خودکار ATS و پارالل و سنکرون را طراحی و تولید میکند.
در ادامه به معرفی انواع مدلهای برد دیپسی Deep Sea و تفاوتها و کاربردهای آن میپردازیم.

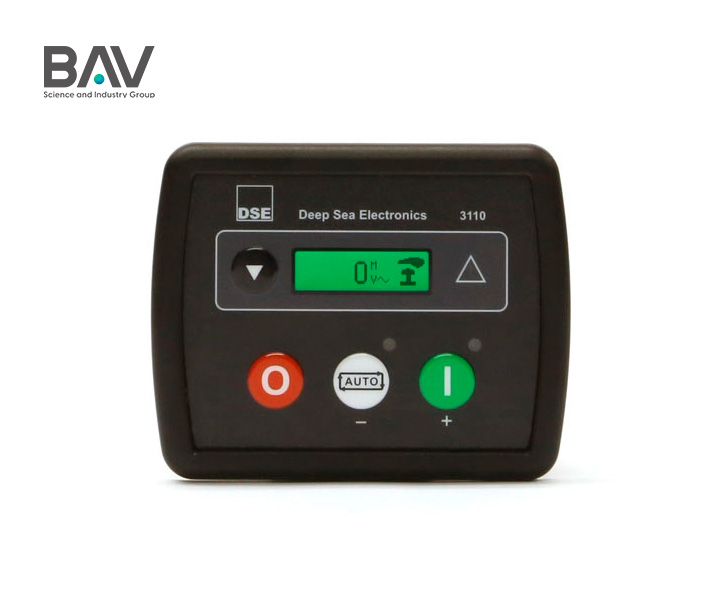

۱. برد دیپسی ۳۱۱۰ (DSE3110)
ماژول یا برد دیپسی مدل DSE3110 را میتوان به عنوان یک ماژول راهاندازی دستی برای کاربردهای انواع موتور ژنراتورهای دیزلی و گازی یا کاربردهای فقط موتور (موتور تک) استفاده کرد. این ماژول برای کار با موتورهای الکترونیکی و غیر الکترونیکی طراحی شده است و ویژگیهای پیشرفته نظارت و حفاظت از موتور را ارائه میدهد.
| مشخصات کلی برد دیپسی ۳۱۱۰ (DSE3110) | |
| سایز کلی | ۹۸ × ۷۹ × ۴۰ میلیمتر (۳.۹ × ۳.۱ اینچ × ۱.۶ اینچ) |
| اندازه صفحه نمایش | ۸۰ میلیمتر × ۶۸ میلیمتر (۳.۱ “x 2.7”) |
| حداکثر ضخامت پانل | ۸.۰ میلی متر (۰.۳ اینچ) |
| وزن | ۰.۱۶ کیلوگرم |
| نمایش پارامترها | حفاظت |
| ولتاژ باتری | سرعت بیش از حد |
| ولتاژ شارژر | سرعت کمتر از حد |
| فرکانس شبکه | افت فشار روغن |
| فرکانس ژنراتور بر حسب هرتز | دمای بالای آب |
| هشدار تعمیر | دمای بالای روغن |
| تاریخ / زمان | دمای بالای سیلندر |
| توان فعال ژنراتور بر حسب کیلو وات | کم بودن میزان سوخت |
| توان فعال ژنراتور بر حسب کاوا | سایر آلارم های اضطراری |
| دمای آب موتور | از دست رفتن دور موتور |
| دمای روغن موتور | بالا/ پایین بودن دور موتور |
| دمای سیلندر موتور | بیش از حد بودن توان خروجی |
| میزان سوخت | کم بودن میزان آب |
| میزان دور موتور | توقف اضطراری |
| بالا / پایین بودن ولتاژ باتری |
- برای انواع موتورهای استاندارد کن باس CANbus
- پارامترهای نمایش جامع : اطلاع رسانی فوری ولتاژ ژنراتور، فرکانس ژنراتور، ولتاژ باتری، سرعت موتور و ساعات کار را از طریق پیمایش یک دکمه ارائه می دهد.
- موتور را در هنگام راه اندازی تا دمای ایمن گرم می کند تا عمر موتور افزایش یابد.
۲. برد دیپسی ۴۵۲۰ (DSE4520)
ماژول و یا برد دیپسی مدل DSE4520 را میتوان به عنوان یک ماژول راهاندازی دستی برای کاربردهای انواع موتور ژنراتورهای دیزلی و گازی و یا کاربردهای فقط موتور (موتور تک) استفاده کرد. این ماژول برای کار با موتورهای الکترونیکی و غیر الکترونیکی طراحی شده است و ویژگیهای پیشرفته نظارت و حفاظت از موتور را ارائه میدهد.
این ماژول با نظارت بر سرعت موتور، فشار روغن، دمای مایع خنک کننده، فرکانس، ولتاژ، جریان، قدرت و سطح سوخت، حفاظت جامعی از موتور و دینام ارائه می دهند. همچنین از مهترین قابلیت های این پانل می توان به ATS یا اتوماتیک ترنسفر سوئیچ اشاره کرد.
- مهمترین تفاوت این برد با مدل DSE3110 دارا بودن قابلیت ATS است.
| مشخصات کلی برد دیپسی ۴۵۲۰ (DSE4520) | |
| سایز کلی | ۱۴۰ میلیمتر × ۱۱۳ × ۴۳ میلیمتر (۵.۵ × ۴.۴ اینچ × ۱.۵ اینچ) |
| اندازه صفحه نمایش | ۱۱۸ میلیمتر × ۹۲ میلیمتر (۴.۶ × ۳.۶ اینچ) |
| حداکثر ضخامت پانل | ۸.۰ میلی متر (۰.۳ اینچ) |
| وزن | ۰.۲۶ کیلوگرم |
| نمایش پارامترها | حفاظت |
| ولتاژ باتری | سرعت بیش از حد |
| ولتاژ شارژر | سرعت کمتر از حد |
| فرکانس شبکه | افت فشار روغن |
| فرکانس ژنراتور بر حسب هرتز | دمای بالای آب |
| هشدار تعمیر | دمای بالای روغن |
| تاریخ / زمان | دمای بالای سیلندر |
| توان فعال ژنراتور بر حسب کیلو وات | کم بودن میزان سوخت |
| توان فعال ژنراتور بر حسب کاوا | سایر آلارم های اضطراری |
| دمای آب موتور | از دست رفتن دور موتور |
| دمای روغن موتور | بالا/ پایین بودن دور موتور |
| دمای سیلندر موتور | بیش از حد بودن توان خروجی |
| میزان سوخت | کم بودن میزان آب |
| میزان دور موتور | توقف اضطراری |
| بالا / پایین بودن ولتاژ باتری |
- دارای قابلیت ATS یا اتوماتیک ترنسفر سوئیچ
- برای انواع موتورهای استاندارد کن باس CANbus
- موتور را در هنگام راه اندازی تا دمای ایمن گرم می کند تا عمر موتور افزایش یابد.
- قابلیت هشدار و اعلام ایراد موتور ژنراتور

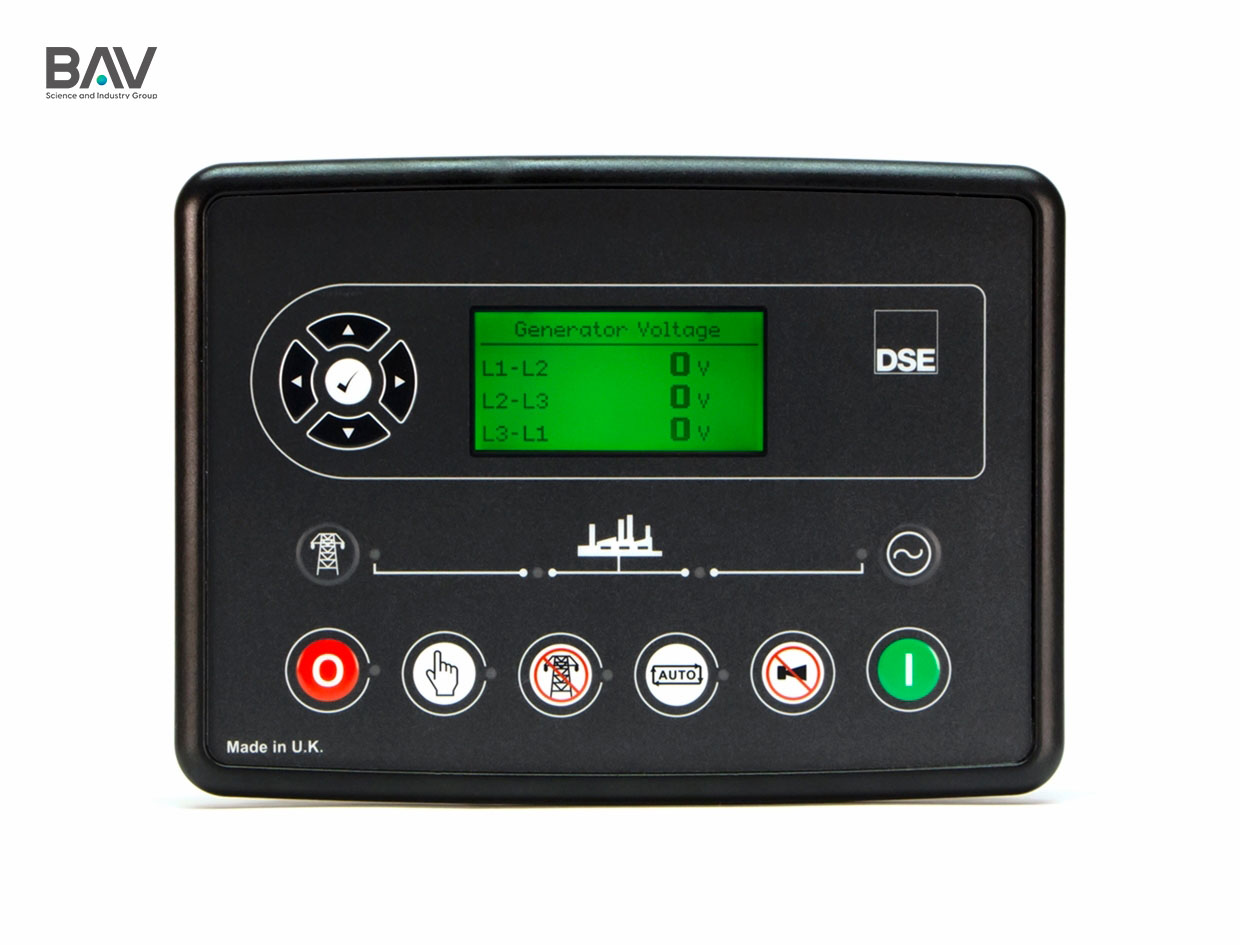

۳. برد دیپسی مدل ۶۱۲۰ (DSE6120)
برد دیپسی مدل DSE6120 MKIII یک ماژول کنترل خطای خودکار است که برای طیف وسیعی از کاربردهای ژنراتورهای دیزلی یا گازی مناسب است.
این پانل با نظارت بر تعداد زیادی از پارامترهای موتور، اخطارها، خاموش شدن و اطلاعات وضعیت موتور را بر روی صفحه نمایش LCD با نور پس زمینه، با ابعاد ۲۱۶ × ۱۵۸ × ۴۳ میلیمتر (۸.۵ × ۶.۲ × ۱.۵ اینچ) و رایانه از راه دور نمایش می دهد.
این ماژول با موتورهای الکترونیکی (CAN) و غیر الکترونیکی (مغناطیسی پیک آپ/حسگر آلترناتور) سازگار است و تعداد زیادی ورودی، خروجی و حفاظت گسترده موتور را ارائه می دهد، بنابراین سیستم می تواند به راحتی برای پاسخگویی به سخت ترین صنعت سازگار شود.
- مهمترین تفاوت این مدل با مدل DSE4520 ابعاد بزرگتر صفحه نمایش می شود.
- دیگر تفاوت این مدل دارا بودن برنامه زمان بندی خاموش و روشن شدن دستگاه است.
| مشخصات کلی برد دیپسی مدل ۶۱۲۰ (DSE6120) | |
| اندازه صفحه نمایش | ۱۸۴ × ۱۳۷ میلیمتر (۷.۲ × ۵.۳ اینچ) |
| حداکثر ضخامت پانل | ۸.۰ میلی متر (۰.۳ اینچ) |
| وزن | ۰.۵ کیلوگرم |
| نمایش پارامترها | حفاظت |
| ولتاژ باتری | سرعت بیش از حد |
| ولتاژ شارژر | سرعت کمتر از حد |
| فرکانس شبکه | افت فشار روغن |
| فرکانس ژنراتور بر حسب هرتز | دمای بالای آب |
| هشدار تعمیر | دمای بالای روغن |
| تاریخ / زمان | دمای بالای سیلندر |
| توان فعال ژنراتور بر حسب کیلو وات | کم بودن میزان سوخت |
| توان فعال ژنراتور بر حسب کاوا | سایر آلارم های اضطراری |
| دمای آب موتور | از دست رفتن دور موتور |
| دمای روغن موتور | بالا/ پایین بودن دور موتور |
| دمای سیلندر موتور | بیش از حد بودن توان خروجی |
| میزان سوخت | کم بودن میزان آب |
| میزان دور موتور | توقف اضطراری |
| بالا / پایین بودن ولتاژ باتری |
- دارای قابلیت ATS یا اتوماتیک ترنسفر سوئیچ
- برای انواع موتورهای استاندارد کن باس CANbus
- موتور را در هنگام راه اندازی تا دمای ایمن گرم می کند تا عمر موتور افزایش یابد.
- قابلیت هشدار و اعلام ایراد موتور ژنراتور

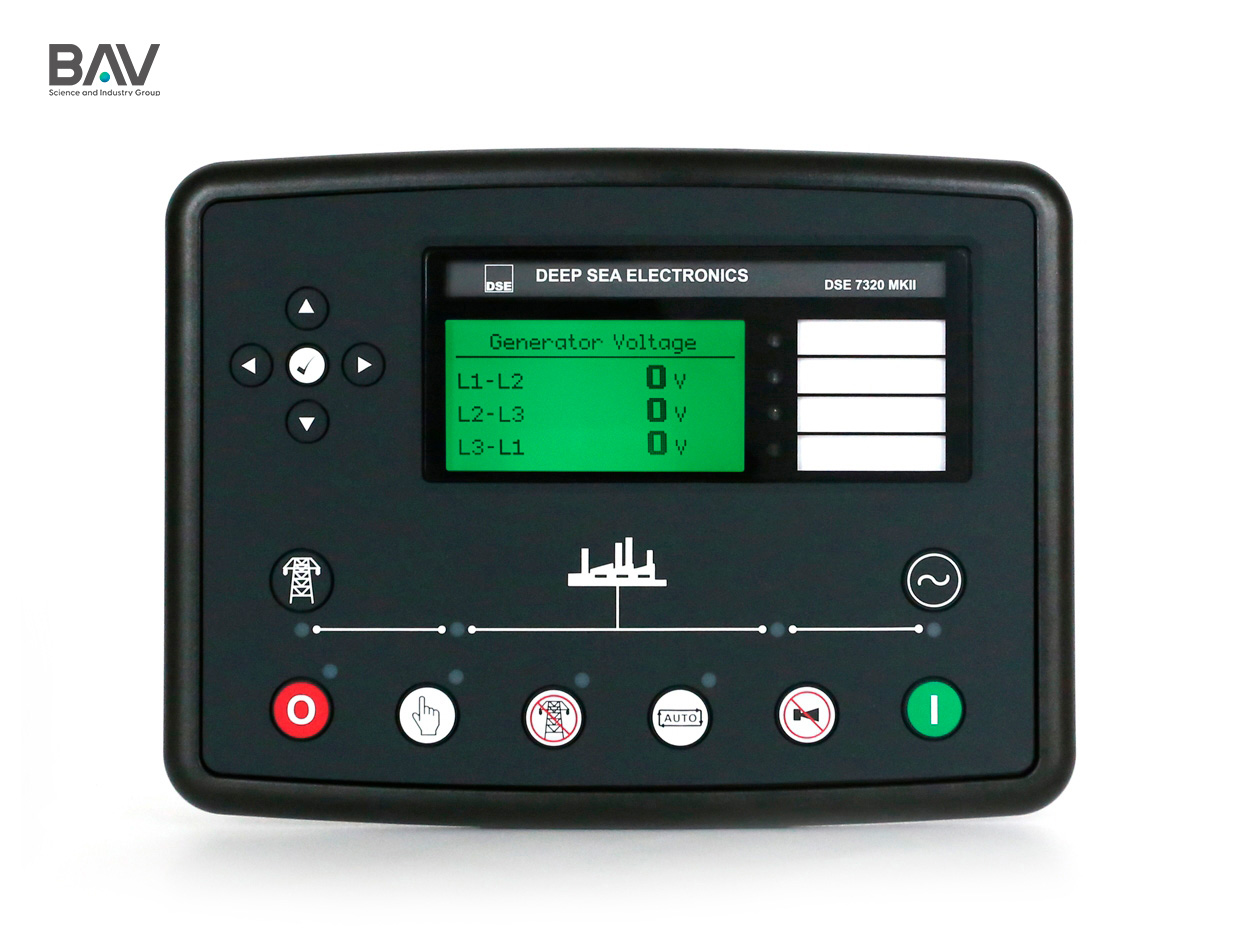

۴. برد دیپسی ۷۳۲۰ (DSE7320)
برد دیپسی مدل DSE7320 MKII یک ماژول کنترل ژنراتور خطای خطی قدرتمند و نسل جدید با سطح بسیار پیچیده ای از ویژگی ها و عملکردهای جدید است که در قالبی کاربر پسند مناسب برای طیف گسترده ای از موتور ژنراتورهای دیزلی یا گازی ارائه شده است.
این ماژول با داشتن پردازنده اصلی دو هستهای جدید و حافظه گسترده، قدرت پردازش سریعتر و قدرتمندتری را ارائه میدهد.
- دارای قابلیت ATS یا اتوماتیک ترنسفر سوئیچ
- مهمترین تفاوت این مدل قابلیت هشدار و اعلام ایراد موتور ژنراتور به صورت کاملا دقیق و با جزئیات است.
- این مدل دارای قابلیت کنترل از راه دور یا همان مد باس است.
| مشخصات کلی برد دیپسی ۷۳۲۰ (DSE7320) | |
| سایز کلی | ۲۴۵ × ۱۸۴ × ۵۱ میلیمتر (۹.۶ × ۷.۲ × ۲.۰ اینچ) |
| اندازه صفحه نمایش | ۲۲۰ × ۱۶۰ میلیمتر (۸.۷ × ۶.۳ اینچ) |
| حداکثر ضخامت پانل | ۸.۰ میلی متر (۰.۳ اینچ) |
| نمایش پارامترها | حفاظت |
| ولتاژ باتری | سرعت بیش از حد |
| ولتاژ شارژر | سرعت کمتر از حد |
| فرکانس شبکه | افت فشار روغن |
| فرکانس ژنراتور بر حسب هرتز | دمای بالای آب |
| هشدار تعمیر | دمای بالای روغن |
| تاریخ / زمان | دمای بالای سیلندر |
| توان فعال ژنراتور بر حسب کیلو وات | کم بودن میزان سوخت |
| توان فعال ژنراتور بر حسب کاوا | سایر آلارم های اضطراری |
| دمای آب موتور | از دست رفتن دور موتور |
| دمای روغن موتور | بالا/ پایین بودن دور موتور |
| دمای سیلندر موتور | بیش از حد بودن توان خروجی |
| میزان سوخت | کم بودن میزان آب |
| میزان دور موتور | توقف اضطراری |
| بالا / پایین بودن ولتاژ باتری |
۵. برد دیپسی مدل DSE8610 و DSE8620 و DSE8660
این مدل ها نشاندهنده آخرین فناوری اشتراک بار، سنکرون و پارالل پیچیده و کنترل همگامسازی است. ماژول کنترل که برای مدیریت پیچیده ترین برنامه های ژنراتور از نوع شبکه طراحی شده است دارای ویژگی ها و مزایای متعددی است که در صنعت کنترل موتور ژنراتور بی رقیب است.
این سه مدل برد همگی دارای توانایی های مشترک و یکسانی می باشند ولی کاربرد آنها کاملا متفاوت می باشد که به آن اشاره می شود.

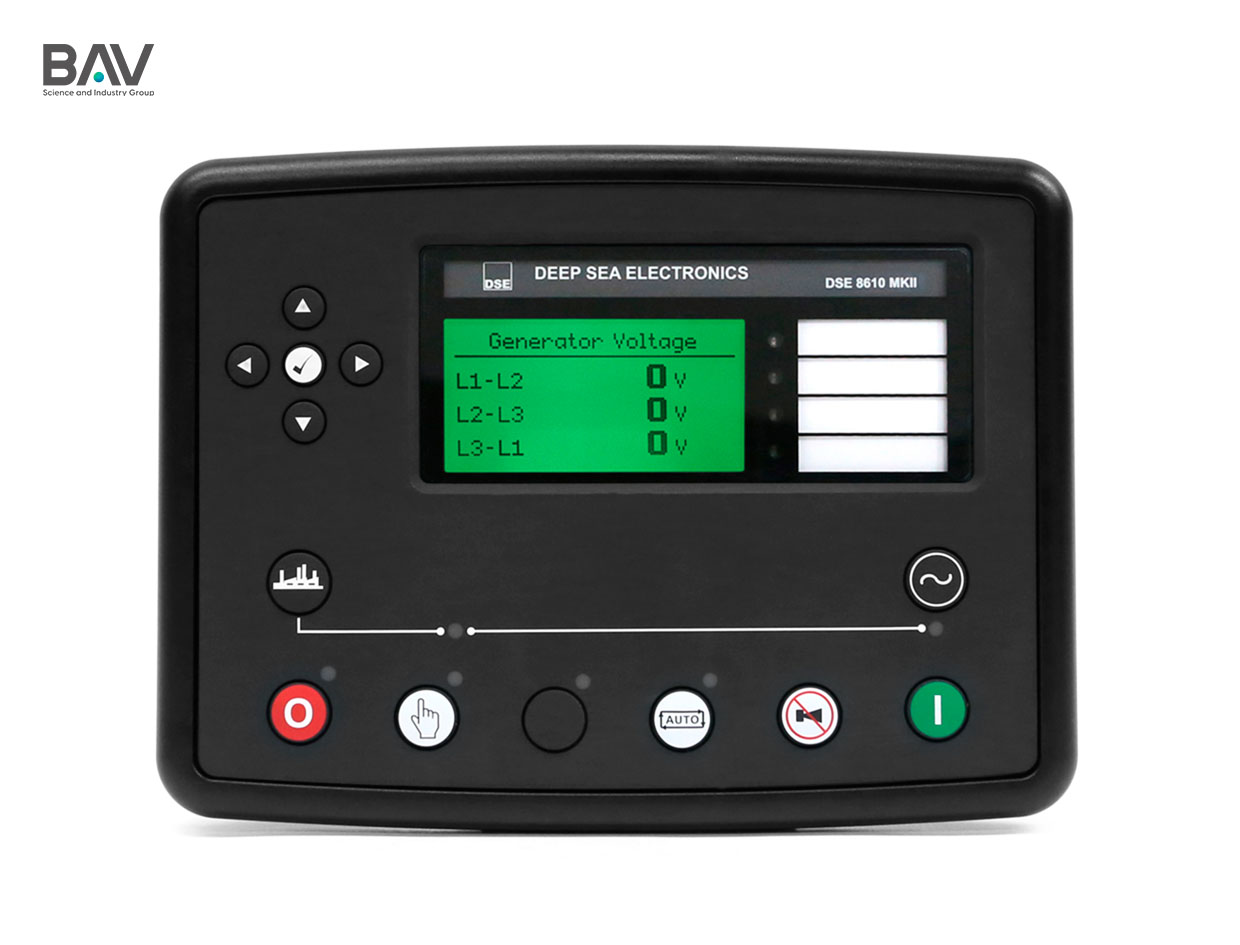

مدل DSE8610 برای پارالل کردن موتور ژنراتور ها با هم استفاده می شوند.

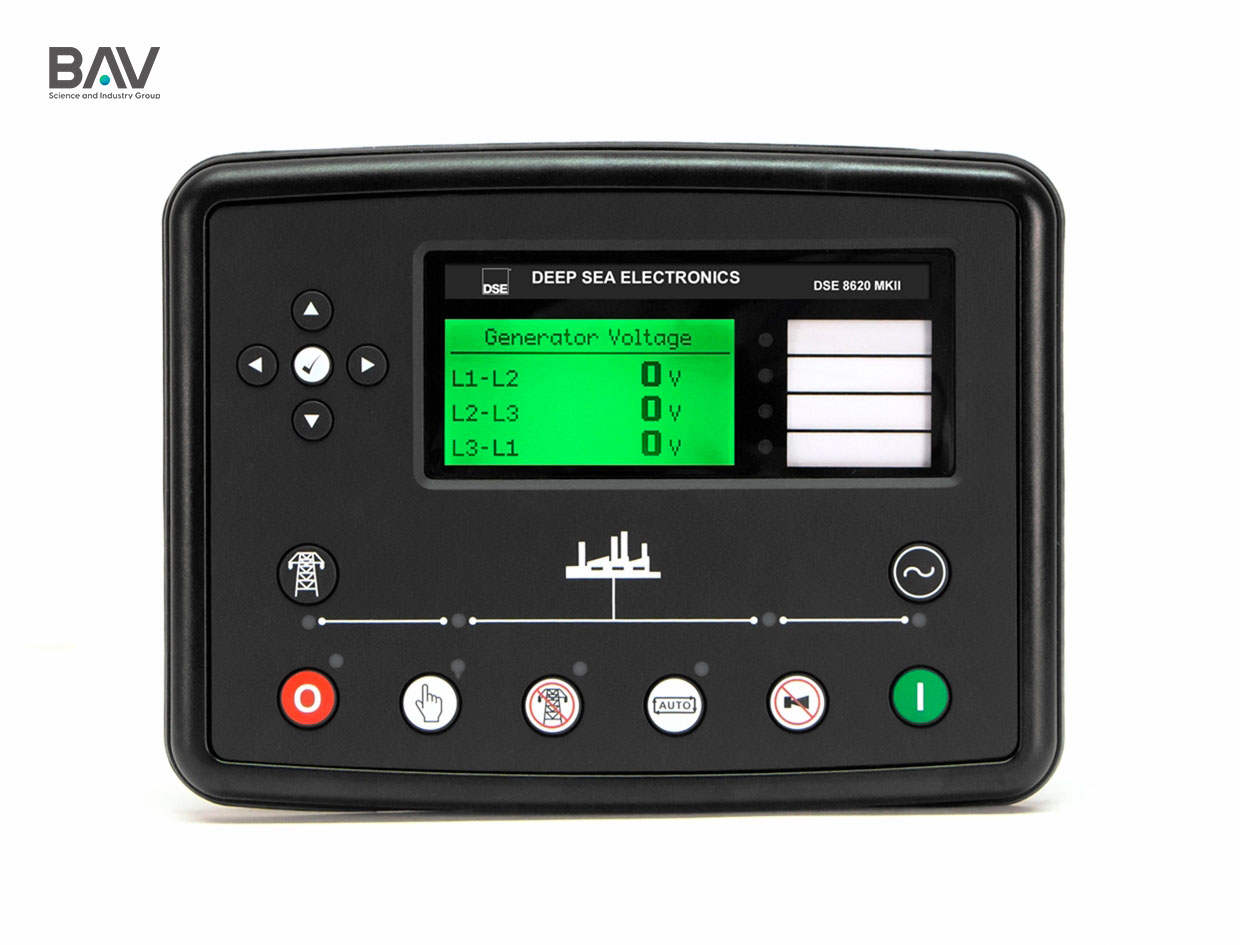

مدل DSE8620 برای پارالل کردن یک دستگاه موتور ژنراتور با برق شهر استفاده می شود.

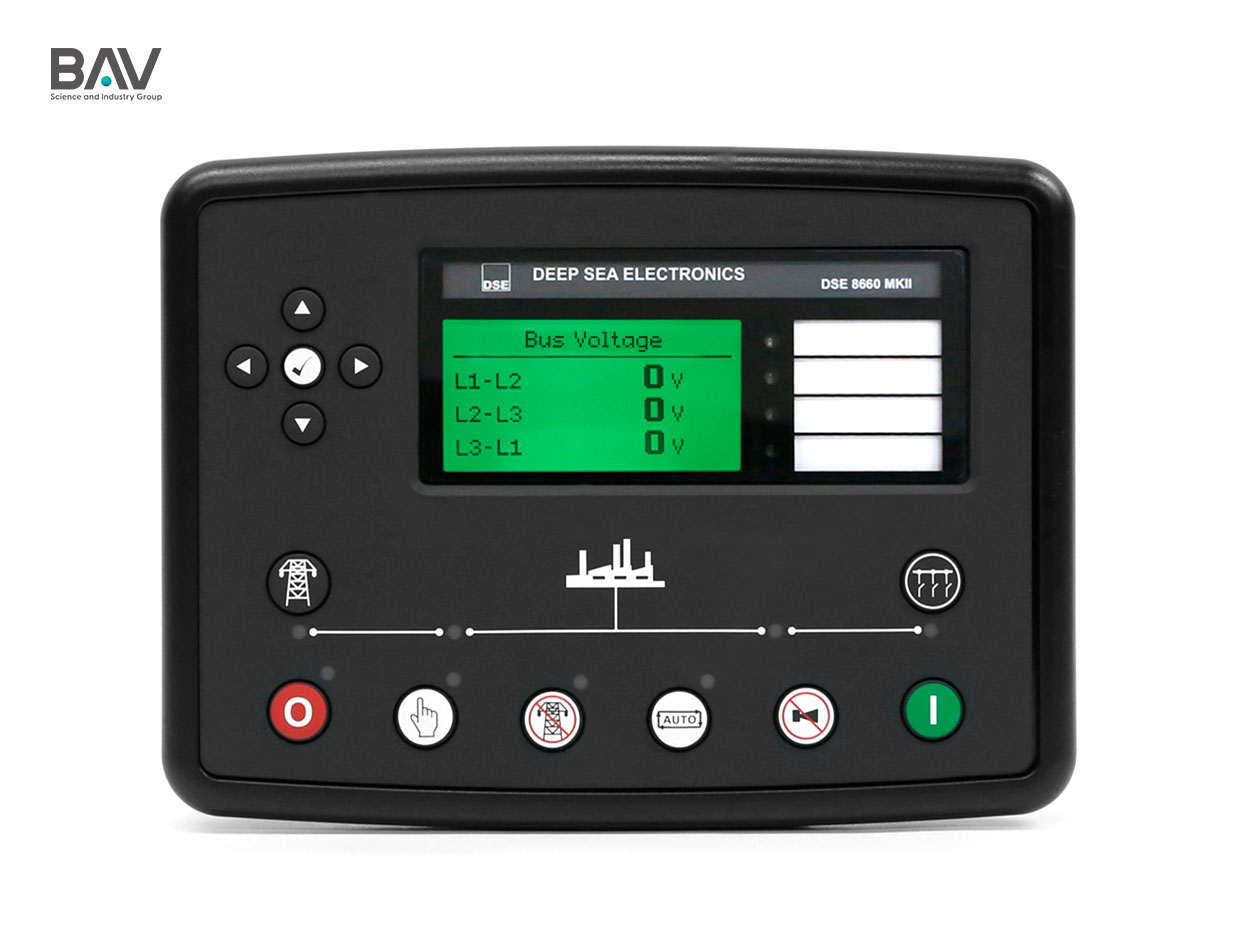

DSE8660 برای پارالل کردن چندین موتور ژنراتور با برق شهر استفاده می شود.
| نمایش پارامترها | حفاظت |
| ولتاژ باتری | سرعت بیش از حد |
| ولتاژ شارژر | سرعت کمتر از حد |
| فرکانس شبکه | افت فشار روغن |
| فرکانس ژنراتور بر حسب هرتز | دمای بالای آب |
| هشدار تعمیر | دمای بالای روغن |
| تاریخ / زمان | دمای بالای سیلندر |
| توان فعال ژنراتور بر حسب کیلو وات | کم بودن میزان سوخت |
| توان فعال ژنراتور بر حسب کاوا | سایر آلارم های اضطراری |
| دمای آب موتور | از دست رفتن دور موتور |
| دمای روغن موتور | بالا/ پایین بودن دور موتور |
| دمای سیلندر موتور | بیش از حد بودن توان خروجی |
| میزان سوخت | کم بودن میزان آب |
| میزان دور موتور | توقف اضطراری |
| بالا / پایین بودن ولتاژ باتری |
