دیزل ژنراتور چیست؟ بررسی کامل ساختار، اجزا و نحوه عملکرد
چنانچه قصد خرید دیزل ژنراتور را دارید ابتدا باید با نحوه کارکرد دیزل ژنراتور و اجزای دیزل ژنراتور و اینکه دیزل ژنراتور چیست؟ آشنایی داشته باشید. در اینجا ما به شما توضیح خواهیم داد که دیزل ژنراتور چگونه کار میکند و اجزای دیزل ژنراتور را قسمت به قسمت شرح میدهیم.
دیزل ژنراتور چیست؟
دیزل ژنراتور (Diesel Generator) یک سیستم تولید برق قابل اعتماد است که در بسیاری از صنایع و کاربردهای مختلف استفاده میشود. این دستگاه به وسیله سوخت دیزل کار میکند و میتواند برق مورد نیاز برای تأمین انرژی تجهیزات و دستگاهها را تولید کند. دیزل ژنراتورها معمولاً در مکانهایی که دسترسی به برق شبکهای محدود است، مورد استفاده قرار میگیرند. اجزای دیزل ژنراتور شامل موتور دیزل، ژنراتور، سیستم سوخترسانی، سیستم خنککننده و سیستم کنترل هستند. هر یک از این اجزا نقش مهمی در عملکرد کلی دستگاه ایفا میکنند.
موتور دیزل به عنوان قلب دیزل ژنراتور عمل میکند، که با احتراق سوخت دیزل، انرژی مکانیکی تولید میکند. ژنراتور سپس این انرژی مکانیکی را به انرژی الکتریکی تبدیل میکند. به علاوه، سیستم سوخترسانی مسئول تأمین سوخت مورد نیاز موتور است، در حالی که سیستم خنککننده دما را در محدوده مجاز نگه میدارد. سیستم کنترل نیز به مانیتورینگ و تنظیم عملکرد دیزل ژنراتور کمک میکند.
نحوه کار دیزل ژنراتور
نحوه کار دیزل ژنراتور به سادگی قابل توضیح است. این دستگاه ابتدا سوخت دیزل را از مخزن سوخت خود دریافت میکند. سپس، موتور دیزل با استفاده از احتراق سوخت، انرژی مکانیکی تولید میکند. این انرژی مکانیکی به ژنراتور منتقل میشود، که وظیفه آن تبدیل انرژی مکانیکی به انرژی الکتریکی است. ژنراتور به وسیله یک میدان مغناطیسی و حرکت چرخش، برق تولید میکند.
برای جلوگیری از داغ شدن موتور، سیستم خنککننده به کار میرود که معمولاً شامل رادیاتور و پمپ آب است. این سیستم دما را کنترل میکند و از آسیب به اجزای داخلی جلوگیری میکند. همچنین، سیستم کنترل به مانیتورینگ عملکرد دستگاه کمک میکند و در صورت بروز مشکل، آن را تشخیص میدهد. در این راستا، گروه دانش و صنعت باو میتواند به شما در انتخاب دیزل ژنراتور مناسب و همچنین تجهیزات جانبی کمک کند تا از کارکرد بهینه دستگاه اطمینان حاصل کنید.

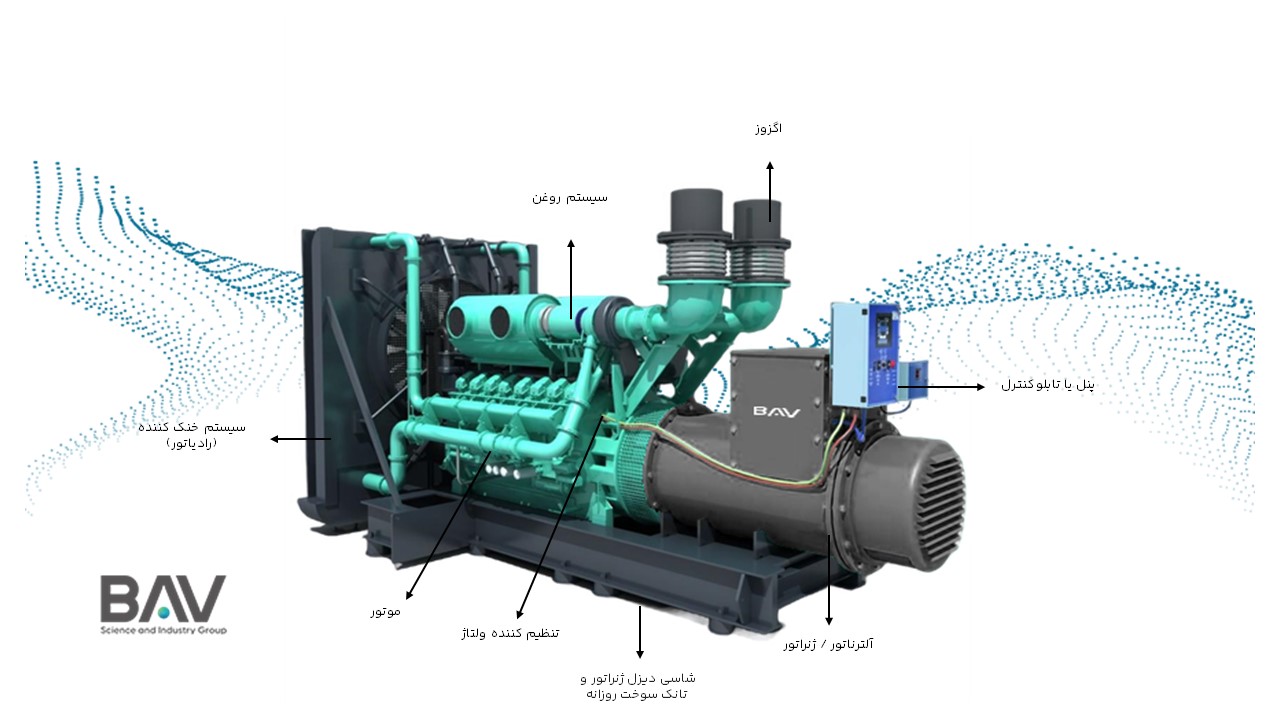

اجزای دیزل ژنراتور
موتور (Engine)
موتور دیزلی یکی از دو عضو اصلی دیزل ژنراتور است که وطیفه تبدیل انرژی شیمیایی سوخت گازوئیلی به انرژی مکانیکی را به عهده دارد. در موتورهای دیزلی، سوخت درون سیلندر میسوزد و بر اثر این احتراق، گازهای داغ و پرفشار منبسط میشوند. این انبساط، پیستونها را به حرکت درمیآورد و در نتیجه، انرژی شیمیایی سوخت به انرژی مکانیکی تبدیل میشود. محصولات موتور دیزلی نسل جدید، دارای قطعات کمتری نسبت به موتورهای سنتی هستند و عملکرد بهینهتری دارند.

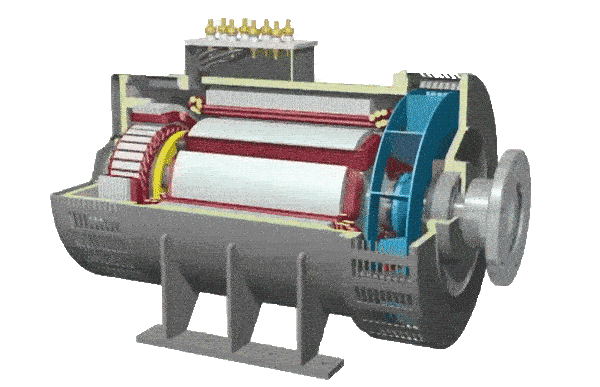

ژنراتور / آلترناتور (Alternator)
ژنراتور یا الترناتور یکی از اجزای اصلی در تولید انرژی الکتریکی توسط دیزل ژنراتور است. ژنراتور شامل روتور و استاتور است. روتور، شفتی است که با استفاده از انرژی مکانیکی تامین شده توسط موتور دیزل، با چندین آهنربای دائمی که در اطراف آن ثابت شدهاند، میچرخد و میدان مغناطیسی ایجاد میکند. این میدان مغناطیسی به طور پیوسته حول بخش مهم دیگری از دینام، یعنی استاتور، میچرخد. استاتور شامل هادیهای الکتریکی مختلفی است که به طور محکم روی یک هسته آهنی پیچیده شدهاند.
با توجه به اصل القای الکترومغناطیسی، اگر میدان مغناطیسی در اطراف هادی الکتریکی حرکت کند، جریان الکتریکی القا میشود. بنابراین، با چرخاندن روتور و ایجاد میدان مغناطیسی در اطراف استاتور، جریان الکتریکی متناوب ایجاد میشود. این جریان الکتریکی سپس توسط سیستم الکتریکی دیزل ژنراتورها، برای تولید برق استفاده میشود.
شاسی دیزل ژنراتور و مخزن سوخت (Chassis)
دیزل ژنراتور شامل یک مخزن سوخت (باک) و شلنگی است که آنرا مستقیم به موتور متصل می کند. مخزن سوخت معمولا به سه شکل، زیر شاسی، به صورت میانی یا جداگانه نصب میشود. شاسی دیزل ژنراتور، سازه ای فلزی و مقاوم است که به صورت ثابت یا سیار به عنوان پایه ای برای اجزای اصلی دیزل ژنراتور کاربرد دارد. شاسی علاوه بر انجام وظایف نگهداری ایمن از آن، محافظت در برابر ضربه و لرزش و کمک به کاهش سطح نویز، باعث افزایش طول عمر دستگاه نیز می شود.
تنظیم کننده ولتاژ (AVR)
تنظیم کننده اتوماتیک ولتاژ یا AVR؛ نام یک قطعه مهم در دیزل ژنراتور است که وظیفه تنظیم ولتاژ خروجی دستگاه را به عهده دارد. در صورت عدم وجود رگولاتور ولتاژ نوسانات و ناپایداری در ولتاژ خروجی می تواند منجر به خرابی تجهیزات الکترونیکی شود.
سیستم خنک کننده (Radiator)
رادیاتور یا سیستم خنک کننده موتور، با استفاده از گردش یک مایع (عمدتاً آب) درون موتور، حرارت تولید شده در مجزاهای بلوک سیلندر را جذب میکند و آب گرم را به قسمت مشبک رادیاتور پمپ میکند تا با انتقال حرارت با هوا، دوباره خنک شود. در صورت عدم کاهش دمای موتور، فن مکانیکی روشن میشود تا با کاهش دمای آب در گردش، موتور را خنک کند. برخی از مهم ترین اجزای سیستم خنک کننده دیزل ژنراتور شامل پمپ خنک کننده، ترموستات و مجموعه لوله ها و شیلنگ ها هستند.
اگزوز (Exhaust)
سیستم خروجی در موتورهای دیزل و داخل سوز بسیار حائز اهمیت است؛ زیرا گازهای زائد حاصل از احتراق سوخت باید به صورت کاملاً کنترل شده خارج شوند تا از آلایندههای محیطی کمتری نسبت به حالتی که سیستم خروجی به درستی کار نکند، تولید شود. برای این منظور، گازهای زائد از سیلندر موتور به منیفولد خروجی منتقل میشوند و سپس به یک وسیلهٔ اضافی برای کاهش سر و صدا به نام اگزوز منتقل میگردند.
در موتورهای دیزل، انباره اگزوز معمولاً بخشی از موتور نیست؛ بلکه یک وسیلهٔ اضافی برای کاهش سر و صدا است. در برخی موتورهای داخل سوز، گاز خروجی از توربو شارژر عبور میکند تا در جایی که منبع اگزوز نصب شدهاست بچرخد.
سیستم روغن (Lubrication system)
سیستم روغنکاری یکی از اجزای اساسی موتورهای احتراق داخلی و دیزلی است. با استفاده از روغن تحت فشار، این سیستم به منظور روانکاری و کاهش اصطکاک قطعات متحرک درون موتور، کار میکند و از ساییدگی آنها جلوگیری میکند. این سیستم شامل پمپ روغن و فیلترهای روغن است که به منظور جداسازی آلودگیها در روغن به کار میرود.
پنل یا تابلو کنترل (Control panel)
تابلو کنترل، به عنوان یکی از اجزای اصلی دیزل ژنراتور، محلی است که وظیفه کنترل و راه اندازی دیزل ژنراتور را به عهده دارد. تابلو کنترل ها میتوانند شامل دکمه استارت، کلید فرکانس، نشانگر سوخت موتور، نشانگر دمای مایع خنک کننده و سایر کنترلهای مرتبط با سیستم دیزل ژنراتور باشند.
تابلوهای کنترل میتوانند به صورت دستی یا اتوماتیک برای دستگاه دیزل ژنراتور طراحی و نصب شوند. همچنین برای موازی کردن و سنکرون سازی چند دیزل ژنراتور نیز به تابلو اتوماتیک سنکرون نیاز داریم.
جمع بندی
دیزل ژنراتور دستگاهی است که با استفاده از سوخت دیزل، انرژی مکانیکی تولید و آن را به برق تبدیل میکند. این سیستم از اجزایی مانند موتور دیزل، آلترناتور، سیستم خنککننده، سیستم سوخترسانی، تابلو کنترل و شاسی تشکیل شده است. هر بخش نقشی مهم در عملکرد پایدار و کارآمد دستگاه دارد. دیزل ژنراتورها به دلیل قابلیت اطمینان بالا، در مواقع قطع برق یا در مکانهای فاقد برق شهری کاربرد گستردهای دارند.
سوالات متداول
۱. دیزل ژنراتور برق AC تولید میکند یا DC؟
دیزل ژنراتور در اصل برق متناوب (AC) تولید میکند که از چرخش روتور در میدان مغناطیسی ایجاد میشود. در برخی مدلها، برای کاربردهایی مثل شارژ باتری، این برق با استفاده از رکتیفایر به برق مستقیم (DC) تبدیل میشود، اما خروجی اولیه همیشه AC است.
۲. چرا از دیزل ژنراتور استفاده میکنیم؟
دیزل ژنراتورها عمدتاً برای تأمین برق اضطراری و پیوسته در تأسیسات حیاتی (مانند مراکز داده و بیمارستانها) هنگام قطع برق شبکه استفاده میشوند. همچنین، آنها بهعنوان منبع اصلی و دائم برق در مناطق دورافتاده و پروژههای صنعتی که دسترسی به شبکه شهری ندارند، کاربرد اساسی دارند.
