همه چیز درباره سنکرونسازی و پارالل کردن دیزل ژنراتور
وقتی صحبت از تأمین برق پروژههای بزرگ، کارخانهها یا مراکز حساس میشود، داشتن یک منبع انرژی مطمئن اهمیت زیادی پیدا میکند. در بسیاری از مواقع، یک دیزل ژنراتور به تنهایی جوابگو نیست و به همین دلیل، استفاده از چند دستگاه و سنکرونسازی و پارالل کردن دیزل ژنراتور به یک راهحل حرفهای و کارآمد تبدیل شده است.
در این روش، چند ژنراتور بهطور هماهنگ کار میکنند تا علاوه بر تأمین توان مورد نیاز، اطمینان، انعطافپذیری و صرفهجویی بیشتری فراهم شود. در ادامه بررسی میکنیم سنکرونسازی و پارالل کردن دیزل ژنراتور چیست، چه کاربردی دارد، مراحل و تجهیزات لازم آن کداماند تا بتوانید برای پروژه خود بهترین تصمیم را بگیرید.
سنکرون سازی دیزل ژنراتور چیست؟
زمانی که برای تامین برق موردنیاز خود، به چند منبع تامین انرژی نیاز داشته باشید، باید فرایند سنکرون سازی روی دیزل ژنراتور صورت بگیرد. این منبع تامین انرژی میتواند دیزل ژنراتورهای دیگر، شبکه اصلی یا حتی منابع تجدید پذیر مانند پنل خورشیدی باشد. در این فرایند، مهمترین پارامتر های دستگاه مانند ولتاژ، فرکانس، زاویه فاز، توالی فاز و شکل موج باهم هماهنگ میشوند. در صورتی که این هماهنگی در منابع به درستی صورت نگیرد، با عواقب زیر روبرو میشویم:
- مشکلات مکانیکی: اختلاف زاویه فاز، اختلاف فرکانس و اختلاف ولتاژ زیاد، به ترتیب منجر به گشتاور گذرا (نیروی پیچشی خیلی ناگهانی) ،تغییر سرعت ناگهانی و افزایش نیروی الکترومغناطیسی روتور میشود و در نتیجه باعث آسیب شفتها، سیستم کوپلینگ و استهلاک بیش از حد یاتاقانها میشود.
- مشکلات الکتریکی: اختلاف ولتاژ، اختلاف فرکانس و اختلاف زاویه فاز به ترتیب باعث ایجاد جریانهای اتصالکوتاهمانند، نوسانات شدید جریان رفت و برگشتی و ولتاژهای گذرا (جهشهای ولتاژ خیلی سریع) میشوند. در نتیجه سیمپیچها و ترانسها داغ کرده، عایقبندی آسیب میبیند و تجهیزات حساس دچار اختلال یا سوختگی میشوند.
- ناپایداری تامین برق: در سنکرونسازی نادرست، اختلاف ولتاژ، فرکانس یا زاویه فاز باعث جریانها و توانهای ناپایدار میشود. این نوسانات تعادل شبکه را بر هم زده، باعث افت و خیز ولتاژ و فرکانس شده و در نهایت منجر به عملکرد حفاظتی ( فرمان قطع برق توسط سیستم حفاظت الکتریکی دستگاه) و ناپایداری یا قطع برق میگردد.
انواع مدل سنکرون سازی دیزل ژنراتور
سنکرون سازی دیزل ژنراتور با منابع دیگر، معمولا به صورت اتوماتیک صورت میگیرد ولی در برخی موارد ممکن است به صورت دستی توسط اپراتور انجام شود.
سنکرون سازی دستی

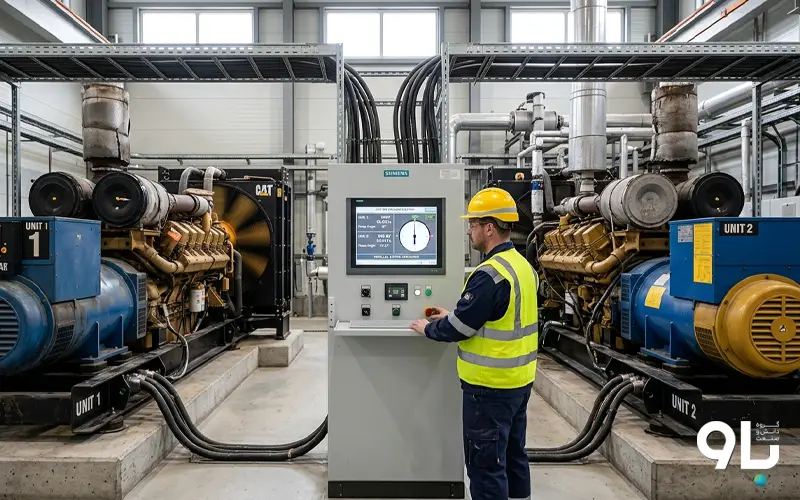

در دستگاههای قدیمیتر یا در مواقع اضطراری که بردهای کنترلر هوشمند دچار اختلال میشوند، هنوز هم از روش سنکرونسازی دستی استفاده میشود. در این روش، قطعهای به نام سینکروسکوپ بهصورت جداگانه در تابلو برق نصب است که اختلاف ولتاژ و فرکانس بین ژنراتور و شبکه را بهصورت بصری نمایش میدهد. زمانی که عقربه سینکروسکوپ در نقطه مشخصی قرار میگیرد، اپراتور متوجه میشود بهترین لحظه برای اتصال ژنراتور به شبکه فرا رسیده است.
علاوه بر سینکروسکوپ، تجهیزاتی مانند ولتمتر، فرکانسمتر و کلید قدرت نیز در تابلو وجود دارد تا اختلاف ولتاژ و فرکانس را دقیقتر نشان دهد. با این حال، چون این روش کاملاً به دقت و تجربه اپراتور وابسته است، ریسک بالایی دارد و حتی یک خطای کوچک میتواند باعث اختلال در فرآیند سنکرونسازی دیزل ژنراتور و آسیب به تجهیزات شود.
سنکرون سازی نیمه اتوماتیک
سنکرونسازی نیمهاتوماتیک دیزل ژنراتور ترکیبی از کنترل دستی و فرآیند خودکار است. در این روش اپراتور ژنراتورها را روشن کرده و فرمان نهایی اتصال یا قطع را صادر میکند، اما تنظیم دقیق ولتاژ، فرکانس و فاز بهصورت خودکار توسط سیستم انجام میشود. کاهش دخالت انسانی در مراحل حساس باعث کاهش ریسک خطا و افزایش دقت و ایمنی در سنکرونسازی نسبت به روش دستی میگردد.
سنکرون سازی اتوماتیک
در دستگاههای مدرن، سیستم سنکرونسازی از حالت دستی خارج شده و به روشی کاملاً خودکار و ایمن تبدیل شده است. در این روش، تمام وظایف به عهده برد کنترلر هوشمند است که به عنوان مغز سیستم عمل میکند. این برد، بهصورت پیوسته و در لحظه، اختلاف ولتاژ و فرکانس بین ژنراتور و شبکه را اندازهگیری و تحلیل میکند.
برد کنترلر با استفاده از الگوریتمهای پیشرفته، ولتاژ و فرکانس ژنراتور را با دقت بسیار بالا تنظیم کرده تا با شبکه کاملاً هماهنگ شود. در لحظه ایدهآل و بدون نیاز به دخالت اپراتور، برد کنترلر بهصورت خودکار فرمان بستن کلید قدرت را صادر میکند و ژنراتور بدون هیچ شوک یا اختلالی به شبکه متصل میشود. این روش، ریسک خطای انسانی را به صفر رسانده و بالاترین سطح ایمنی و دقت را برای فرآیند سنکرونسازی دیزل ژنراتور فراهم میکند.

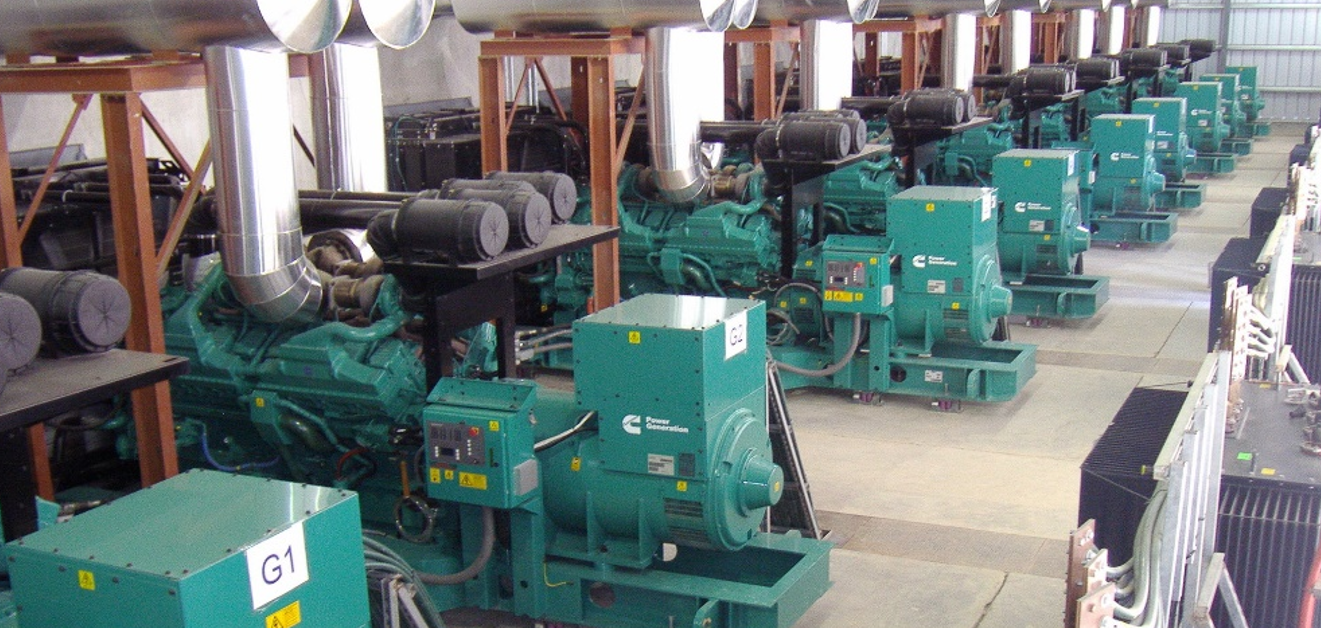

پارالل کردن دیزل ژنراتور چیست؟
اگر میزان مصرف برق شما همواره به اندازه ظرفیت یک ژنراتور بزرگ نیست یا خرید چنین دستگاهی از نظر اقتصادی مقرونبهصرفه به نظر نمیرسد، راهکاری هوشمندانه پیش روی شماست: بهجای یک ژنراتور پرقدرت، میتوان چند دیزل ژنراتور با توان کمتر تهیه کرد. در این حالت، ژنراتورها بسته به میزان نیاز وارد مدار میشوند و پس از سنکرونسازی، از طریق یک باسبار در تابلو برق به هم متصل میگردند. این باسبار مانند یک نقطه اتصال مرکزی عمل کرده و برق تولیدی همه ژنراتورها را یکپارچه میکند تا بار مورد نیاز بهصورت هماهنگ و پایدار تأمین شود.
انواع مدل پارالل کردن دیزل ژنراتور
پارالل کردن دیزل ژنراتورها را میتوان از دو منظر اصلی بررسی کرد. نخست، روش فنی اتصال به بار که شامل اتصال مستقیم (وصل همزمان به باس مشترک) و اتصال از طریق بار (انتقال تدریجی بار میان ژنراتورها) است. همچنین، همانطور که در بخش سنکرونسازی اشاره شد، سطح کنترل و نوع سامانه سنکرونسازی نیز بر نحوه پارالل اثرگذار است؛ بهگونهای که در سامانههای مدرن و تماماتوماتیک، ورود یا خروج ژنراتورها از مدار و مدیریت بار بهصورت هوشمند و بدون دخالت مستقیم اپراتور انجام میشود.
پارالل کردن به روش اتصال مستقیم به باسبار
در روش اتصال مستقیم به باسبار، دیزل ژنراتورها پس از انجام سنکرونسازی، بهطور همزمان به یک باس مشترک متصل میشوند. در این حالت، بار شبکه بهصورت آنی میان ژنراتورها تقسیم شده و امکان تأمین پایدار توان در مقیاس بالا فراهم میشود. این روش به دلیل سادگی و سرعت عملکرد، در پروژههایی با بار ثابت یا نسبتا پایدار کاربرد بیشتری دارد.
پارالل کردن به روش اتصال از طریق بار (Load Transfer)
در روش اتصال از طریق بار (Load Transfer)، هر ژنراتور ابتدا بهصورت جداگانه راهاندازی و سنکرون میشود و سپس بخشی از بار شبکه بهتدریج به آن منتقل میگردد. این شیوه امکان کنترل نرمتر جریان و جلوگیری از نوسانات ناگهانی بار را فراهم میکند و معمولاً در سیستمهایی بهکار میرود که حساسیت بالایی به تغییرات بار دارند یا انتقال تدریجی بار ضروری است.
مراحل سنکرون سازی و پارالل کردن دیزل ژنراتور
برای بهرهبرداری بهینه و مطمئن از چند دیزل ژنراتور بهصورت همزمان، لازم است فرآیند سنکرونسازی و پارالل کردن بهدرستی انجام شود. این فرآیند باعث میشود ژنراتورها بدون ایجاد نوسان یا آسیب، به یکدیگر یا به شبکه متصل شده و توان تولیدی آنها بهطور ایمن و متعادل تقسیم گردد. رعایت مراحل صحیح در این عملیات نهتنها از بروز خطاهای خطرناک جلوگیری میکند، بلکه موجب افزایش عمر تجهیزات و پایداری سیستم برق میشود.
۱. آمادهسازی ژنراتورها
ابتدا باید ژنراتورها از نظر سلامت مکانیکی، سیستم سوخترسانی و اتصالات الکتریکی به طور کامل بررسی شوند تا شرایط ایدهآل برای شروع فرآیند فراهم شود.
۲. هماهنگسازی پارامترها (سنکرونسازی)
در این مرحله، پارامترهای حیاتی شامل ولتاژ، فرکانس و فاز باید به دقت تنظیم شوند تا ژنراتورها با یکدیگر همزمان و هماهنگ عمل کنند. این تنظیمات باعث میشوند اتصال بدون نوسان و آسیب به سیستم انجام شود.
۳. اتصال به باسبار (پارالل کردن)
پس از اطمینان از هماهنگی کامل، ژنراتورها به صورت موازی به شبکه متصل میشوند. این اتصال میتواند به صورت مستقیم و همزمان به باسبار انجام شود یا به صورت تدریجی با انتقال بار بین واحدها صورت گیرد، که بسته به نوع سیستم و نیاز عملیاتی انتخاب میشود.
۴. تقسیم و مدیریت بار
بار الکتریکی بین ژنراتورها به طور متعادل تقسیم میشود تا هیچ یک از واحدها بیش از حد بار نداشته باشند و سیستم با راندمان و پایداری مطلوب کار کند.
۵. پایش و حفاظت مستمر
در طول کارکرد، نظارت مداوم بر پارامترهای عملکردی مانند ولتاژ، جریان، دما و فشار ضروری است. سیستمهای حفاظتی نیز به منظور جلوگیری از آسیبهای احتمالی فعال هستند.
چرا چند دیزل ژنراتور را سنکرون سازی و پارالل میکنیم؟
برای درک اهمیت سنکرونسازی و پارالل کردن دیزل ژنراتورها، لازم است با دلایل اصلی این کار آشنا شویم. این اقدامات بهینه، نه تنها کارایی سیستم را افزایش میدهد، بلکه امنیت و پایداری تأمین برق را نیز تضمین میکند.
- افزایش ظرفیت و پوشش بارهای بزرگتر: با موازی کردن چند ژنراتور، توان کل سیستم افزایش یافته و میتوان بارهای بزرگتر یا متغیر را پوشش داد.
- افزایش قابلیت اطمینان و پایداری سیستم: در صورت خرابی یا نیاز به تعمیر یکی از ژنراتورها، سایر واحدها قادر به تأمین برق بدون وقفه هستند.
- بهینهسازی مصرف سوخت و کاهش هزینهها: امکان روشن یا خاموش کردن ژنراتورها بر اساس بار واقعی، که باعث کاهش مصرف سوخت و بهبود کارایی میشود.
- کاهش هزینه اولیه خرید دستگاه: گاهی خرید یک دیزل ژنراتور با توان بالا، هزینه بیشتری نسبت به خرید چند دیزل ژنراتور با توان کمتر دارد.
- کاهش استهلاک تجهیزات: تقسیم بار به صورت متعادل بین ژنراتورها باعث کاهش فشار و استهلاک بر هر واحد میشود و عمر مفید تجهیزات را افزایش میدهد.
تجهیزات لازم برای سنکرون سازی و پارالل کردن دیزل ژنراتور
فرایند سنکرون سازی و پارالل کردن دیزل ژنراتورها، فرایندی تخصصی است که متعاقبا به تجهیزات خاصی نیاز دارد. در ادامه به مهمترین تجهیزات لازم برای سنکرون سازی و پارالل کردن دیزل ژنراتور اشاره میکنیم:
- تابلو سنکرون
تابلو سنکرون، به عنوان قلب سیستم پاراللسازی، یک باکس فلزی است که تمام تجهیزات لازم برای هماهنگسازی و اتصال چند ژنراتور به یکدیگر یا به شبکه را در خود جای میدهد. این تابلو مسئول مدیریت فرآیند سنکرونسازی و توزیع ایمن برق است. مهمترین اجزای داخلی آن شامل باسبار (هادی مشترک)، کلیدهای قدرت (برای اتصال و قطع)، برد کنترلر هوشمند (مغز سیستم و کنترل کننده اتوماتیک روشن و خاموش شدن و…) و رلههای حفاظتی (برای جلوگیری از خطا و آسیب) میشود.
- گاورنر
گاورنر نقش حیاتی در سنکرون سازی و پارالل کردن دیزل ژنراتورها دارد، زیرا وظیفه کنترل و تثبیت سرعت موتور را بر عهده دارد. در هنگام سنکرونسازی، گاورنر با دریافت فرمان از برد کنترلر، دور موتور را به گونهای تغییر میدهد تا فرکانس آن با فرکانس منبع دیگر (مانند شبکه یا ژنراتور دیگر) یکسان شود و زمینه برای موازی شدن ایمن فراهم شود.
- تنظیم کننده ولتاژ AVR
تنظیمکننده ولتاژ خودکار (AVR) یک قطعه الکترونیکی حیاتی است که ولتاژ خروجی ژنراتور را به صورت خودکار و دقیق تنظیم میکند. نقش اصلی AVR در سنکرونسازی و پارالل کردن، تطبیق ولتاژ ژنراتور با ولتاژ منبع دیگر (مانند شبکه یا ژنراتور دوم) است. این قطعه با کنترل جریان میدان ژنراتور، ولتاژ خروجی را به سطحی یکسان میرساند تا در لحظه اتصال، هیچ شوک الکتریکی به سیستم وارد نشود.
- ترانسفورماتور جریان (CT) و ترانسفورماتور ولتاژ (PT یا VT)
ترانسفورماتورهای جریان (CT) و ولتاژ (PT) وظیفه دارند مقادیر بالای جریان و ولتاژ ژنراتور را به اندازهای ایمن و قابل اندازهگیری تبدیل کنند. این دادهها برای کنترل ولتاژ، فرکانس و زاویه فاز در هنگام سنکرونسازی استفاده میشوند. بسته به طراحی سیستم، محل نصب آنها میتواند در داخل تابلو سنکرون یا روی مسیر خروجی ژنراتور باشد.
سنکرون و پارالل کردن دیزل ژنراتور در گروه دانش و صنعت باو
فرایند سنکرون سازی و پارالل کردن دیزل ژنراتور یکی از حساس ترین فرایند های فنی است که در صورتی که اشتباه انجام شود ممکن است عواقب سنگینی مثل آسیب به قطعات اصلی دیزل ژنراتورها داشته باشد. به همین دلیل این فرایند باید توسط تیم متخصص و حرفه مهندسی انجام شود.
یکی از معتبرترین و باتجربهترین مجموعههای موجود در ایران، گروه دانش و صنعت باو است. این مجموعه به عنوان اولین مچموعه دانش بنیان در زمینه مولد انرژی، با سابقه موفق در زمینه سنکرون سازی و پارالل کردن دیزل ژنراتورهای توان بالا، گزینهای مطمئن برای سنکرون سازی و پارالل کردن دیزل ژنراتورهای مجموعه شماست.
جمع بندی
سنکرونسازی و پارالل کردن دیزل ژنراتورها روشی مطمئن و حرفهای برای تأمین برق پایدار در پروژههای بزرگ و حساس است. این فرآیند با هماهنگسازی پارامترهای حیاتی مانند ولتاژ و فرکانس، امکان اتصال ایمن چند ژنراتور به یکدیگر یا به شبکه را فراهم میکند. هدف اصلی از این کار، افزایش ظرفیت و اطمینان سیستم، بهینهسازی مصرف سوخت و کاهش هزینههای عملیاتی است که در نهایت به پایداری بیشتر و مدیریت هوشمندانه انرژی منجر میشود.
