راهنمای کامل نصب و راه اندازی دیزل ژنراتور

دیزل ژنراتور یک دستگاه تولید برق پرقدرت است که با استفاده از سوخت دیزل کار می‌کند. این دستگاه کاربردهای گسترده‌ای در صنایع، ساختمان‌ها، بیمارستان‌ها و سایر مکان‌ها دارد.

یکی از نکات مهم در استفاده از دیزل ژنراتور، نصب و راه اندازی اصولی آن است. نصب و راه اندازی صحیح دیزل ژنراتور باعث افزایش طول عمر و کارایی دستگاه و همچنین کاهش هزینه‌های تعمیر و نگهداری می‌شود.

در هنگام نصب دیزل ژنراتور باید نکات زیر را در نظر گرفت:

• محل نصب دیزل ژنراتور باید از نظر ایمنی مناسب باشد و خطر آتش سوزی یا انفجار را به همراه نداشته باشد.
• دیزل ژنراتور باید در محلی تراز قرار داده شود تا از لرزش و ایجاد سر و صدا جلوگیری شود.
• ورودی و خروجی هوا برای دیزل ژنراتور باید به اندازه کافی فراهم باشد.
• لوله‌های سوخت و اگزوز دیزل ژنراتور باید به درستی نصب شوند تا از نشتی جلوگیری شود.

در ادامه به تمامی نکات مربوط به نصب و راه‌ اندازی دیزل ژنراتور اشاره خواهد شد.

گروه دانش و صنعت باو، به عنوان یکی از اصلی‌ترین برندهای فعال در حوزه واردات، تولید و فروش تجهیزات مولد انرژی، انواع دیزل ژنراتور را با گارانتی معتبر و خدمات پس از فروش ارائه می‌دهد.

اهمیت نصب اصولی دیزل ژنراتور

راه اندازی اصولی و نصب دیزل ژنراتور یکی از عوامل مهم در افزایش طول عمر، کارایی و عملکرد صحیح این دستگاه است. نصب و راه اندازی دیزل ژنراتور به صورت صحیح می‌تواند منجر به موارد زیر شود:

• عملکرد مطلوب و بهینه: نصب و راه اندازی اصولی دیزل ژنراتور باعث می شود که این دستگاه بتواند با حداکثر توان و کارایی خود کار کند.
• تسهیل فرایند تعمیر و نگهداری: نصب و راه اندازی اصولی دیزل ژنراتور باعث می شود که فرایند تعمیر و نگهداری این دستگاه آسان تر و سریع تر انجام شود.
• عملکرد مناسب در حین کار: نصب و راه اندازی اصولی دیزل ژنراتور باعث می شود که این دستگاه در حین کار دچار مشکل نشود و عملکرد مناسبی داشته باشد.
• زیبایی بهتر مجموعه دیزل ژنراتور: نصب و راه اندازی اصولی دیزل ژنراتور باعث می شود که این دستگاه از نظر ظاهری نیز زیباتر و منظم تر به نظر برسد.

دستورالعمل‌های نصب بین المللی

دستورالعمل های نصب بین المللی مجموعه دیزل ژنراتور توسط شرکت های مختلف تولید کننده دیزل ژنراتور تهیه شده است. این دستورالعمل ها شامل نکات و توصیه های مهمی در مورد نحوه نصب و راه اندازی دیزل ژنراتور هستند.

رعایت دستورالعمل های نصب بین المللی می تواند از بروز مشکلات احتمالی در هنگام نصب و راه اندازی دیزل ژنراتور جلوگیری کند و باعث افزایش طول عمر و کارایی دستگاه شود.

نحوه حمل و نقل دیزل ژنراتور

برای حمل دیزل ژنراتور باید اطمینان حاصل شود که دستگاه به خوبی در وسیله نقلیه بارگیری شده و محکم بسته شده است تا از ایجاد لرزش و آسیب به قطعات جلوگیری شود. هیچ چیزی نباید بر روی ژنراتور قرار گیرد تا از آسیب جلوگیری شود. برای بارگیری و تخلیه ژنراتور از دستگاه‌های بالابر یا لیفتراک استفاده شود تا از افتادن ژنراتور و آسیب به آن جلوگیری شود. برخی از ژنراتورها دارای سوراخ‌های بالابر روی سقف و قاب پایه هستند که می‌توانند برای حمل استفاده شوند، اما از قلاب‌های موتور یا آلترناتور برای بالا بردن کل ژنراتور استفاده نشود

دیزل ژنراتور و مراحل نصب و راه اندازی

بعد از خرید دیزل ژنراتور طی کردن مراحل نصب و راه اندازی زیر نظر یک کارشناس و متخصص مجرب از نکات مهم در استفاده بهینه از دستگاه است. این مراحل شامل انتخاب محل مناسب، پایه گذاری و ایجاد فوندانسیون، کابل کشی دیزل ژنراتور، نصب درست اجزای موتور مانند اگزوز و فیلترها و در آخر راه اندازی و استارت دیزل ژنراتور می شود که در ادامه به شرح آن می پردازیم.

نکات مهم انتخاب محل مناسب نصب دیزل ژنراتور شامل موارد زیر است:

• مسطح و محکم: سطحی که دیزل ژنراتور روی آن قرار می گیرد باید مسطح و محکم باشد تا از لرزش و سر و صدای آن جلوگیری شود که برای این ایجاد این سطح نیاز به یک فوندانسیون اصولی است که در ادامه آن را شرح می دهیم.
• تهویه هوا: محل نصب دیزل ژنراتور باید طوری در نظر گرفته شود که حتما جریان هوا از یک دریچه/پنجره از پشت دستگاه بتواند وجود داشته باشد که هوا به سمت دیزل ژنراتور جریان پیدا بکنه و به درون رادیاتور کشیده بشود. دریچه ای هم باید در جلوی دستگاه وجود داشته باشه که هوای داغ خروجی از رادیاتور رو به بیرون هدایت کنه. در صورتی که پشت دستگاه دریچه وجود نداشته باشه باید دست کم یک فن ۶۰*۶۰ نصب بشه که هوا رو بدمه. اگر این جریان به درستی اتفاق نیفته موتور دیزل جوش میاره.
• کاهش ارتعاشات دیزل ژنراتور: برای کاهش ارتعاشات دیزل ژنراتور، می توان از روش های مختلفی استفاده کرد. یکی از این روش ها، استفاده از لرزه گیرهای استاندارد و نصب صحیح آنها است. لرزه گیرها قطعاتی هستند که بین دیزل ژنراتور و پایه آن قرار می گیرند و از انتقال ارتعاشات به پایه جلوگیری می‌کنند.

نحوه نصب لرزه گیرها نیز اهمیت زیادی دارد. لرزه گیرها باید به گونه‌ای نصب شوند که در زیر ناودانی قرار گیرند. قرار گرفتن لرزه گیر در زیر ناودانی باعث می شود که ارتعاشات ناشی از موتور دیزل به طور موثری جذب شوند.

روش دیگر کاهش ارتعاشات دیزل ژنراتور، استفاده از کوپلینگ مناسب است. کوپلینگ‌های استاندارد دارای قابلیت جذب ارتعاشات هستند.

گروه دانش و صنعت باو در زمینه کاهش ارتعاشات دیزل ژنراتور، از لرزه گیرهای استاندارد و استانداردهای کوپلینگ فابریک انگلستان استفاده می‌کند. این امر باعث می‌شود که دیزل ژنراتورهای گروه دانش و صنعت باو کمترین میزان ارتعاش را داشته باشند و طول عمر و کارایی آنها افزایش یابد.

دور از دسترس افراد و حیوانات: دیزل ژنراتورها خطرناک هستند، بنابراین باید در مکانی دور از دسترس افراد و حیوانات قرار گیرند. باید دیزل ژنراتور را در مکانی نصب کنید که دسترسی به آن برای تعمیر و نگهداری آسان باشد. باید فضای کافی در اطراف دیزل ژنراتور در نظر گرفته شود. به طوریکه از اطراف حداقل ۱ متر و از سقف حداقل ۲ متر فاصله داشته باشد.

دیزل ژنراتور باید در محیطی نصب شود که از آلودگی‌ها مانند گرد و غبار زغال سنگ، بخارات اسیدی، گرد و غبار سیمان، الیاف پنبه، مواد شیمیایی و غیره دور باشد. اگر دیزل ژنراتور را در فضای باز نصب می‌کنید، باید آن را در مکانی محافظت شده از باد و باران قرار دهید. برای این کار می‌توانید از کانوپی‌های طراحی شده توسط گروه دانش و صنعت باو استفاده کنید.

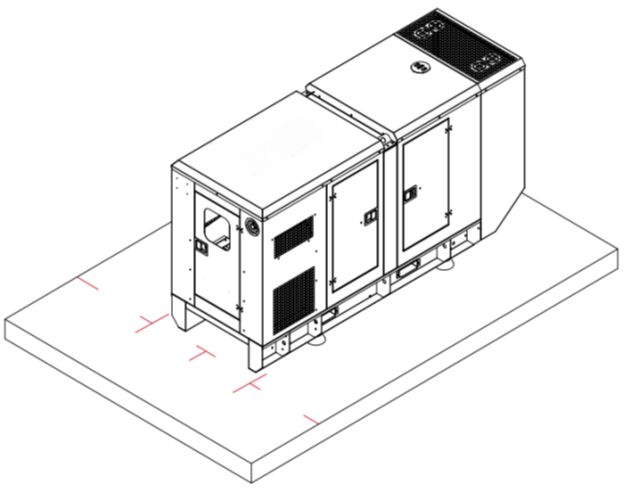

فونداسیون دیزل ژنراتور

فونداسیون دیزل ژنراتور همان مکانی است که به عنوان پایه در زیر شاسی برای نصب دیزل ژنراتور بر روی سطح زمین به کار می‌رود که باید توانایی تحمل وزن و لرزش و حرارت دیزل ژنراتور را داشته باشد به همین منظور در ایجاد فونداسیون نکاتی را باید رعایت کرد که به آن می‌پردازیم.

• فونداسیون دیزل ژنراتور باید به گونه‌ای طراحی شود که وزن ژنراتور را به طور یکنواخت به زمین منتقل کند و برای جلوگیری از ارتعاش و لرزش بیش از حد، از مواد و متریال مناسب استفاده شود.
• فونداسیون دیزل ژنراتور باید از جنس بتن سخت باشد و حداقل ضخامت آن باید ۳۰ سانتی‌متر باشد. البته برای محاسبه دقیق عمق فونداسیون باید وزن دیزل ژنراتور به کیلوگرم را بر مساحت فونداسیون * ۲۴۰۰ تقسیم کرد.
• برای جلوگیری از ورود گرد و غبار، در اطراف فونداسیون باید یک پایه بلوکی ساخته شود.
• برای جلوگیری از ورود آب به فضای داخلی فونداسیون، باید در قسمت بالای آن، با استفاده از مواد آب بندی مناسب، یک لایه ضد آب نصب شود.

کابل کشی دیزل ژنراتور

کابل کشی دیزل ژنراتور به عنوان یکی از مراحل مهم در راه‌ اندازی دیزل ژنراتور محسوب می‌شود. برای انجام کابل کشی دیزل ژنراتور، مراحل زیر را می‌توان دنبال کرد:

1. بررسی نیازمندی‌ها: در این مرحله، نیازمندی‌های کابل کشی بررسی و ارزیابی می‌شوند. این شامل نیازمندی‌های مربوط به نوع کابل، قطر کابل، نوع و تعداد پایه‌ها و محافظ‌ها، فاصله دیزل ژنراتور تا تابلو برق مادر و سایر نیازمندی های مربوط به سایت است.
2. طراحی کابل کشی: پس از بررسی نیازمندی‌ها، طرح کابل کشی برای سایت ایجاد می‌شود. در این مرحله، مسیر کابل‌ها، تعداد پایه‌ها، نوع و تعداد محافظ‌ها و فاصله ایمنی مشخص می‌شود.
3. نصب پایه‌ها و محافظ‌ها: پس از طراحی کابل کشی، پایه ها و محافظ ها در سایت نصب می شوند. پایه ها و محافظ ها برای حفاظت از کابل ها و جلوگیری از تماس کابل ها با سطح زمین و دیگر تجهیزات الکتریکی نصب می شوند.
4. نصب کابل‌ها: پس از نصب پایه‌ها و محافظ‌ها، کابل‌ها در سایت نصب می‌شوند. کابل‌ها باید در مسیر طراحی شده نصب شوند و فاصله ایمنی بین کابل‌ها و دیگر تجهیزات الکتریکی حفظ شود. همچنین، کابل‌ها باید با استفاده از پایه‌ها و محافظ‌ها در سطح زمین و دیگر تجهیزات الکتریکی ثابت شوند.
5. اتصال کابل‌ها: پس از نصب کابل‌ها، اتصال کابل‌ها به تجهیزات الکتریکی انجام می‌شود. اتصال کابل‌ها به تجهیزات باید با استفاده از روش های مناسب و با رعایت استانداردهای ایمنی انجام شود.
6. تست کابل‌ها: پس از اتصال کابل‌ها، باید کابل‌ها تست شوند تا اطمینان حاصل شود که کابل‌ها به درستی نصب شده‌اند و هیچ خطری برای سایت و تجهیزات الکتریکی وجود ندارد.

با رعایت نکات مربوط به کابل کشی و استفاده از تجهیزات و مواد باکیفیت مناسب، کابل کشی دیزل ژنراتور به درستی انجام می شود و از نظر ایمنی و عملکرد بهینه ژنراتور، مطمئن هستیم.

همچنین کابل کشی دیزل ژنراتور دارای ضوابط و استانداردهایی است که شامل موارد زیر می‌شود:

• برای کابل کشی، باید از کابل های مسی با عایق PVC استفاده شود.
• برای جلوگیری از خطرات احتمالی مانند آتش سوزی، باید فاصله ایمنی مناسب بین کابل‌ها و تجهیزات الکتریکی دیگر حفظ شود.
• همه کابل ها باید درون داکت قرار گرفته باشند.

نصب انباره اگزوز دیزل ژنراتور

هدف اصلی قرار دادن اگزوز در دیزل ژنراتور، دفع گازهای خروجی آن است. در صورتی که نصب و راه اندازی اگزوز دیزل ژنراتور به درستی صورت نگیرد یا غیراستاندارد باشد، می تواند به افراد پیرامون و همچنین خود دستگاه آسیب وارد کند. به همین دلیل باید به عایق بودن و پوشش دادن لوله اگزوز، اندازه گیری دمای خروجی اگزوز و قطر لوله اگزوز دقت ورزید.

بهترین حالت نصب انباره اگزوز به صورت افقی و ساپورت گزاری از خرپای سقف موتور خانه می‌باشد.

نکته مهم: تسمه‌ی ساپورت برای نگه داشتن انباره اگزوز که به خرپا جوش داده می‌شود حتما از جنس ارتانول (غیر فلزی) باید باشد. بدلیل اینکه زمان جوشکاری‌ها موقعی که انبر اتصال (انبر منفی دستگاه جوش) به اسکلت ساختمان متصل شود در هنگام وصل بودن سرباتری دیزل ژنراتور منجر به سوختن ECU می‌شود.

راه اندازی دیزل ژنراتور

و در آخر در هنگام راه اندازی دیزل ژنراتور نکاتی باید رعایت شود که در زیر به آن اشاره شده است.

• اطمینان حاصل کنید که همه قطعات دیزل ژنراتور به درستی نصب شده‌اند و هیچ قطعه‌ای ناقص نیست.
• اطمینان حاصل کنید که سطوح و اطراف دیزل ژنراتور خشک و تمیز هستند.
• اطمینان حاصل کنید که سطح سوخت در مخزن سوخت کافی است و سطح روغن در موتور در حد مطلوب است.
• اطمینان حاصل کنید که سیستم خنک کننده و رادیاتور و سیستم اگزوز به درستی نصب شده‌اند.
• اطمینان حاصل کنید که سیستم باتری به درستی متصل شده است و باتری به میزان کافی شارژ شده است.

نکات ایمنی نصب دیزل ژنراتور

همچنین برای ایمنی بیشتر در نصب دیزل ژنراتور نکات و ضوابطی وجود دارد که رعایت کردن آنها منجر به کاهش خطرات می‌شود که به طور کلی به آنها اشاره می شود.

1. در هنگام تخلیه و جابجایی دیزل ژنراتور مراقب باشید که به افراد و مواد آسیبی وارد نشود. همچنین از تجهیزات، ابزار و وسایل تخلیه مناسب استفاده گردد.
2. اتاق دیزل ژنراتور باید دارای راه های فرار مناسب باشد. اصولا یک نقشه فرار در اتاق دیزل ژنراتور نمایش داده شود که به وضوح برای همه قابل مشاهده باشد. این نقشه هنگام هر حادثه یا آتش سوزی مفید خواهد بود.
3. کپسول های آتش نشانی مناسب در محوطه اتاق مجموعه دیزل ژنراتور تعبیه گردد.
4. علائم خطر برای تابلوهای برق، سوخت و روان کننده‌ها و … نصب گردد.
5. ابزارهای حفاظت شخصی مانند – دستکش ایمنی، عینک و گوش گیر برای محافظت از همه اپراتورها، مهندسان و کارکنان، در حین کار در اتاق قرارگیری مجموعه دیزل ژنراتور الزامی است.
6. از حفاظ/حفاظت مناسب برای تمام قطعات متحرک اطمینان حاصل گردد.
7. کابل های برق هنگام اتصال کوتاه / خرابی در خطر آتش سوزی هستند. هنگام مسیریابی کابل ها به ویژه کابل های برق بررسی مناسبی لحاظ گردد.
8. دمای گاز اگزوز دیزل ژنراتور حدود ۴۵۰-۵۵۰ درجه سانتیگراد خواهد بود و لوله های اگزوز به روکش و عایق مناسب نیاز دارند.
9. اطمینان حاصل کنید که هیچ نشتی سوخت و روغن روان کننده در اتاق دیزل ژنراتور وجود ندارد، زیرا آنها مستعد ایجاد آتش سوزی هستند.
10. جابجایی گازوئیل به دلیل وجود خطر آتش سوزی نیاز به مراقبت بالا دارد.
11. هنگام بلند کردن قطعات سنگین دیزل ژنراتور دستورالعمل حمل و جا به جایی به طور دقیق رعایت شود. ظرفیت جرثقیل های بالابر باید مناسب باشد.
12. وجود سیم اتصال به زمین ضروری است.
13. ابزار و سایر اشیاء فلزی از باتری های بدون پوشش دور نگه داشته شود. از ابزارهای پوشیده شده با نوارهای الکتریکی وینیل یا مواد نارسانای مناسب استفاده به منظور جلوگیری از برقراری اتصال کوتاه با باتری در حین کار جلوگیری گردد.
14. در محل مخازن ذخیره سازی گازوئیل و گاز مایع، علائم مناسب مانند تابلوهای «سیگار ممنوع» باید به طور برجسته نمایش داده شود.
15. روغن روان کننده موتور، مایع خنک کننده موتور و گریس باید طبق الزامات و با در نظر گرفتن برگه اطلاعات ایمنی مواد در محل دفع شوند.
16. مواد مصرفی موتور که در طول فرآیند تعمیر و نگهداری (مانند فیلترها) جایگزین می شوند، باید طبق الزامات در محل دفع شوند.
17. مادامی که افرادی مشغول انجام هرگونه فعالیت بر روی مجموعه دیزل ژنراتور باشند، باتری ها باید جدا شوند.
18. در حین انجام هرگونه فرآیند جوش کاری به منظور حفاظت از سیستم های برقی دیزل ژنراتور از منبع برق مجزا استفاده شود.
19. استفاده از سیم های استاندارد تا از خطر داغ شدن و آتش سوزی جلوگیری شود.
20. استفاده از کلید های محافظ (اتوماتیک) برای جلوگیری از دو فاز شدن برق و نوسانات ولتاژ

برای اطمینان از نصب و راه اندازی صحیح دیزل ژنراتور خود، می‌توانید با کارشناسان با تجربه گروه دانش و صنعت باو تماس بگیرید. این گروه با داشتن تیمی متخصص و مجرب در زمینه نصب و راه اندازی دیزل ژنراتورها، به شما اطمینان می‌دهد که دیزل ژنراتور شما با بهترین عملکرد و کارایی خواهد کار کرد. همچنین، کارشناسان گروه باو می توانند به شما نکات و راهنمایی‌های لازم را در مورد نگهداری، تعمیر و استفاده از دیزل ژنراتور شما ارائه دهند.

سوالات متداول

۱. هنگام نصب دیزل ژنراتور چه نکاتی باید رعایت شود؟

در زمان نصب دیزل ژنراتور باید محل مناسب با تهویه کافی انتخاب شود، دستگاه روی سطح تراز و محکم قرار گیرد، لرزه‌گیر استاندارد نصب شود، فاصله ایمنی از دیوارها رعایت شود و کابل‌کشی و اگزوز به‌صورت اصولی اجرا شود تا از بروز مشکل در عملکرد جلوگیری گردد.

۲. برای نصب دیزل ژنراتور در فضای باز چه نکاتی باید رعایت شود؟

هنگام نصب دیزل ژنراتور در فضای باز باید دستگاه در محلی محافظت‌شده از باد و باران قرار گیرد، از کانوپی استاندارد استفاده شود، فاصله ایمنی با دیوار و سقف رعایت شود و محل نصب از گرد و غبار و آلودگی‌های محیطی مانند بخارات اسیدی و مواد شیمیایی دور باشد.
