الزامات تهویه هوا اتاق دیزل ژنراتور
یکی از رایج‌ترین دلایل داغ کردن، افت قدرت یا خاموشی ناخواسته دیزل ژنراتورهای تازه‌نصب‌شده، نه ایراد دستگاه، بلکه تهویه نادرست اتاق نصب است. بسیاری از پیمانکاران دریچه‌ای می‌سازند، بدون این‌که واقعاً دبی هوای موردنیاز موتور و رادیاتور را محاسبه کرده باشند.
در این راهنما، اصول محاسبه هوای احتراق و خنک‌کاری، نسبت استاندارد دریچه‌ها و الزامات اجرایی تهویه اتاق دیزل ژنراتور را بر اساس استانداردهای مهندسی سازندگان موتور و مقررات ملی ساختمان بررسی می‌کنیم.

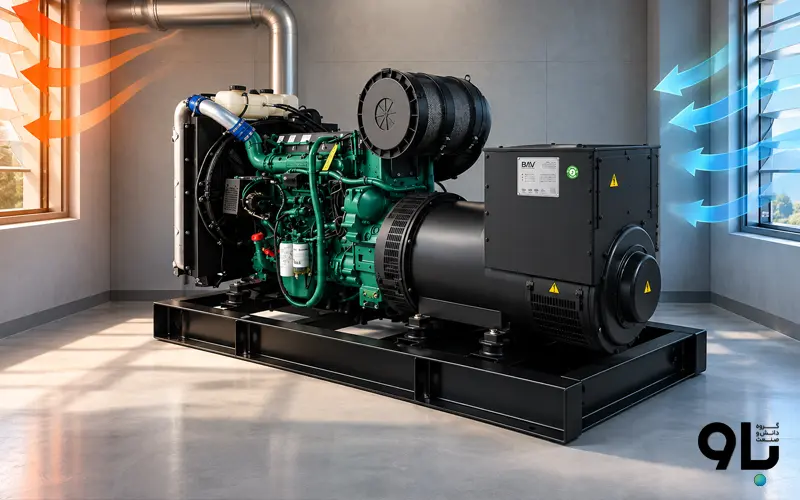

چرا تهویه اتاق دیزل ژنراتور دو نیاز جداگانه دارد؟
اتاق دیزل ژنراتور باید هم‌زمان دو نیاز متفاوت هوا را تأمین کند، که اغلب در طراحی‌های ضعیف با هم قاطی می‌شوند:
- هوای احتراق (Combustion Air): هوایی که موتور برای سوختن دیزل و کارکرد سالم مصرف می‌کند. این هوا باید تا حد امکان تمیز و خنک باشد و معمولاً از طریق فیلتر هوای نصب‌شده روی موتور تأمین می‌شود.
- هوای خنک‌کاری اتاق (Ventilation/Cooling Air): هوایی که برای دفع حرارت ساطع‌شده از موتور، آلترناتور، لوله اگزوز و رادیاتور از فضای اتاق خارج می‌شود تا دمای محیط از حد مجاز بالاتر نرود.
نکته کلیدی این است که این دو، جریان‌های مستقل هستند و باید هرکدام جداگانه محاسبه و در طراحی ابعاد دریچه‌ها لحاظ شوند؛ محاسبه فقط یکی از این دو و نادیده گرفتن دیگری، رایج‌ترین اشتباه در طراحی اتاق ژنراتور است.
فرمول محاسبه دبی هوای تهویه
برای تعیین حجم هوای موردنیاز برای خنک نگه‌داشتن اتاق، فرمول مهندسی رایج زیر استفاده می‌شود:
که در آن:
- Q = دبی هوای تهویه موردنیاز (m³/min)
- E = مجموع گرمای ساطع‌شده در اتاق از موتور، آلترناتور و اگزوز (kW) (این عدد از دیتاشیت فنی دستگاه استخراج می‌شود)
- ρ = چگالی هوا در دمای طراحی (تقریباً ۱.۲۱ kg/m³ در دمای حدود ۳۸ درجه سانتی‌گراد)
- Cp = گرمای ویژه هوا (تقریباً ۰.۰۱۷ kW·min/kg/°K)
- ΔT = افزایش دمای مجاز اتاق نسبت به دمای محیط (معمولاً در بازه ۵ تا ۱۰ درجه سانتی‌گراد کنترل می‌شود)
هرچه ΔT مجاز کوچک‌تر انتخاب شود (یعنی بخواهیم دمای اتاق کمتر بالا برود)، دبی هوای موردنیاز و در نتیجه ابعاد دریچه‌ها بزرگ‌تر خواهد بود. انتخاب این مقدار باید متناسب با حساسیت تجهیزات مجاور (مثل تابلوهای برق یا سرورهای نزدیک اتاق ژنراتور) صورت گیرد.
نسبت استاندارد دریچه‌های ورودی و خروجی هوا
اندازه دریچه‌ها نباید صرفاً بر اساس حدس تعیین شود؛ نسبت‌های زیر به‌عنوان راهنمای مهندسی رایج در طراحی اتاق ژنراتور استفاده می‌شود:
- دریچه ورودی هوا: مساحت بازشو باید حدود ۱.۵ برابر مساحت روبه‌روی رادیاتور دستگاه باشد.
- کانال خروجی هوای رادیاتور: باید حدود ۱.۲۵ برابر مساحت رادیاتور در نظر گرفته شود.
- در محاسبه نهایی مساحت مفید هر دریچه، باید افت ناشی از توری‌های محافظ (پرنده و حشره) و پره‌های لوور کسر شود؛ مساحت اسمی دریچه با مساحت مفید عبور هوا یکی نیست.
رعایت این نسبت‌ها، همراه با فرمول دبی هوا، تضمین می‌کند که هم هوای کافی برای احتراق و خنک‌کاری تأمین شود و هم فشار پشت رادیاتور (Back Pressure) به‌حدی نرسد که راندمان خنک‌کاری موتور را کاهش دهد. یکی از موارد حائز اهمیت در این مسئله کنترل کردن افت فشار است.
اصول اجرایی مسیر هوای ورودی و خروجی
- اتصال انعطاف‌پذیر رادیاتور به کانال خروجی: خروجی رادیاتور باید از طریق یک اتصال انعطاف‌پذیر و مقاوم در برابر حرارت و روغن به کانال خروجی متصل شود؛ این اتصال هم لرزش دستگاه را جذب می‌کند و هم مانع نشت هوای داغ به داخل اتاق می‌شود.
- جلوگیری از بازگشت هوای داغ: اگر مسیر خروجی هوای رادیاتور به‌درستی به بیرون هدایت نشود، فن دستگاه هوای داغ خروجی را دوباره درون اتاق می‌چرخاند؛ این پدیده باعث افت قدرت موتور، افزایش دمای کارکرد و رسوب دوده کربن در اجزای داخلی موتور می‌شود.
- مسیر مستقیم و بدون پیچ اضافه: کانال‌کشی خروجی هوا باید تا حد امکان مستقیم باشد؛ در صورت نیاز به تغییر مسیر، از زانویی‌های با شعاع مناسب استفاده شود، نه اتصالات زاویه تند که باعث افزایش بک‌پرشر می‌شوند.
- توری و لوور محافظ: دریچه‌های ورودی و خروجی باید مجهز به توری ضدحشره/پرنده و لوور ضدآب باشند، اما این موارد نباید مانع جریان آزاد هوا شوند؛ برای همین در محاسبه نهایی، افت ناشی از این المان‌ها باید لحاظ شود.
- سرعت هوا در دریچه‌های وزن‌برف/باران‌بند: برای جلوگیری از ورود آب باران یا برف از دریچه‌های بیرونی، سرعت هوای عبوری معمولاً باید در محدوده حدود ۱۵۰ تا ۲۲۰ متر در دقیقه نگه داشته شود.
هوای احتراق و ارتباط آن با دریچه‌های سرد
هوای احتراق موتور معمولاً از همان فضای اطراف دستگاه (داخل اتاق) و از طریق فیلتر هوای نصب‌شده روی موتور تأمین می‌شود؛ به همین دلیل، تأمین صحیح هوای تهویه عمومی اتاق، مستقیماً روی کیفیت و دمای هوای احتراق هم اثر می‌گذارد.
در سیستم‌هایی که دریچه‌های موتوردار (Motorized Louver) استفاده می‌شود، این دریچه‌ها هنگام خاموش بودن موتور بسته و در لحظه استارت به‌اندازه کافی باز می‌شوند تا هوای احتراق اولیه تأمین شود؛ پس از بالا رفتن دمای آب‌بندی موتور یا دمای اتاق، دریچه‌ها به‌طور کامل باز می‌شوند.
الزامات مقرراتی مرتبط با تهویه اتاق ژنراتور
طراحی تهویه اتاق دیزل ژنراتور در ایران، علاوه بر محاسبات مهندسی سازنده دستگاه، باید با الزامات مقررات ملی ساختمان هم‌راستا باشد:
- طبق مبحث سوم مقررات ملی ساختمان (حفاظت در برابر حریق)، سیستم تهویه و کنترل دود فضاهای دارای منابع احتراق باید به‌گونه‌ای طراحی شود که در شرایط عادی و اضطراری، دود و گازهای خطرناک در فضای بسته تجمع نکنند.
- طراحی مسیر برق فن‌ها، دریچه‌های موتوردار و سیستم کنترل تهویه باید مطابق مبحث سیزدهم (تأسیسات برقی ساختمان) و هماهنگ با نقشه سیم‌کشی و ارتینگ کلی اتاق ژنراتور اجرا شود.
- دفترچه محاسبات تهویه (شامل فرمول دبی هوا، مساحت دریچه‌ها و مشخصات فن‌ها) معمولاً یکی از مدارک موردنیاز برای اخذ تأییدیه آتش‌نشانی و نظام مهندسی است.
از آن‌جا که جزئیات دقیق الزامات مقرراتی می‌تواند بر اساس نوع کاربری ساختمان و شهر متفاوت باشد، توصیه می‌شود دفترچه محاسبات نهایی توسط مهندس ناظر رشته مکانیک/برق پروژه بازبینی و تأیید شود.
چک‌لیست طراحی تهویه پیش از اجرا
- گرمای کل ساطع‌شده از موتور، آلترناتور و اگزوز از دیتاشیت دستگاه استخراج شده است
- دبی هوای تهویه بر اساس فرمول Q = E/(ρ×Cp×ΔT) و با ΔT مناسب محیط محاسبه شده است
- مساحت دریچه ورودی حداقل ۱.۵ برابر و کانال خروجی حدود ۱.۲۵ برابر مساحت رادیاتور در نظر گرفته شده است
- افت مساحت مفید ناشی از توری و لوور در محاسبه نهایی کسر شده است
- اتصال انعطاف‌پذیر بین رادیاتور و کانال خروجی نصب و آب‌بندی شده است
- مسیر خروجی هوای داغ مستقیم و بدون امکان بازگشت به داخل اتاق طراحی شده است
- دفترچه محاسبات تهویه آماده و آماده ارائه به ناظر/آتش‌نشانی است
جمع بندی
تهویه اتاق دیزل ژنراتور یک محاسبه مهندسی دقیق است، نه یک تخمین چشمی. تفکیک درست هوای احتراق از هوای خنک‌کاری، رعایت نسبت استاندارد دریچه‌ها نسبت به رادیاتور و اجرای صحیح مسیر خروجی هوای داغ، مستقیماً روی عمر موتور، راندمان کارکرد و ایمنی سایت اثر می‌گذارد. ترکیب این محاسبات فنی با الزامات مباحث سوم و سیزدهم مقررات ملی ساختمان، تضمین می‌کند که اتاق ژنراتور هم از نظر عملکردی و هم در بازرسی‌های رسمی، بدون ایراد باقی بماند.
پیش از اجرای نهایی دریچه‌ها و کانال‌کشی، توصیه می‌شود دفترچه محاسبات تهویه توسط یک کارشناس مکانیک/برق صنعتی بازبینی شود تا با ظرفیت واقعی دستگاه و شرایط فیزیکی اتاق مطابقت داشته باشد.
